华为DPD60-12-12A直流配电盒，DPD60-12-12A技术参数
华为DPD60-12-12A直流配电盒，DPD60-12-12A技术参数
DPD60-12-12A 直流配电盒DPD60-12-12A安装在机柜内部上方，可同时为机柜中4个1800 V Pro和2个1800 II TP机盒供电，为每个机盒提供2路直流电源，实现机盒电源的1+1保护。 DPD60-12-12A 概述 PDU（ DPD60-12-12A）分为A 、B两部分，互为备份。A 、B部分各接入6路-48V/-60V电源；对外各提供6路电源输出接口，给机柜内部的机盒供电。
C口 说明 为了保证设备供电的可靠性，客户输入侧需采用两套相互独立的电源系统供电。 PDU（ DPD60-12-12A）的典型配置如表6-14所示。 表 6-14 典型配置

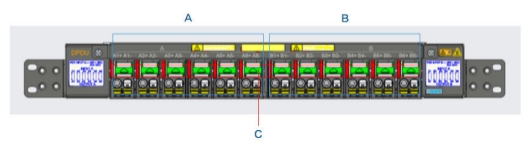

图 6-24 DPD60-12-12A 外观示意图
A. 直流配电盒A部分 B. 直流配电盒B部分 C.电源开关
● 面板尺寸：553mm（宽）x143.5mm（深）x62.6mm（高） ● 电源输入区：直流配电盒A 、B部分各有6个输入电缆接口，可分别接入6路-48V/-60V直流电源，共接入12路-48V/-60V直流电源。 ● 电源输出区：直流配电盒A 、B部分各有12个输出电缆接口，用于接入机盒的电源线，为机柜中的各机盒供电。 ● 电源开关区：直流配电盒A 、B部分各有6个电源输出开关，可实现对各机盒的上下电控制。 DPD60-12-12A电源开关如图6-25所示。
表 6-15 电源线技术参数
