华为TN11PDU04直流配电单元,TN11PDU04技术参数

暂无价格
  • 产品说明
  • 产品参数

华为TN11PDU04直流配电单元,TN11PDU04技术参数

N11PDU04

直流配电盒TN11PDU04安装在机柜内部上方,可同时为机柜中的6个1800 II增强型机盒或6个1800 II TP供电,为每个机盒提供2路直流电源,实现机盒电源的1+1保护。

TN11PDU04 概述

TN11PDU04安装在机柜内部上方,分为A B两部分,互为备份。

TN11PDU04的典型配置如6-11所示。


6-11 TN11PDU04 典型配置



机柜内典型配

输入电流

输出电流

空气开关规

短接铜排和横连短接铜片的配置

6 × 1800 II增强型+ 6 × 导风框 + 6 ×盘纤盒 + 1 ×

TN11PDU04 + 3 ×DCM插

4 x 63A

12 x 20A

SW1 ~

SW6 20A

6 × 1800 II   TP+ 7 × 导风 + 6 × 盘纤 + 1 ×

TN11PDU04 + 3 ×DCM插

4 x 63A

12 x 20A

SW1 ~

SW6 20A





TN11PDU04的面板如6-15所示。

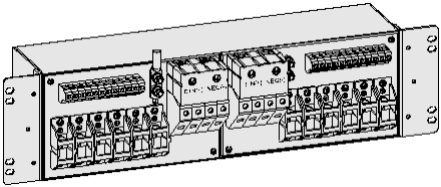

6-15 TN11PDU04 外观示意图



1.输出电缆端子座           2.接地螺                     3.输入电缆端子座           4.电源开关





●     电源输入区:左、右电源输入区可分别接入2路-48V直流电源线和2路电源地线,共接入4路-48V直流电源线和4路电源地线。

●     电源输出区:直流配电盒左右两侧各有6路输出电源,为机柜中的各机盒供电。

●     电源开关区:直流配电盒左右两侧各有6个电源输出开关,与其下方的输出电缆端子座一一对应,控制对机柜中各子架的供电。

TN11PDU04内部接线关系如6-16所示。


6-16 TN11PDU04 内部接线图









分线盒

TN11PDU04支持主备共两路电源输入。此时A B两部分各接入一路电源输入,需分别安装分线盒,分线盒使用40Kgf.cm紧固到TN11PDU04上。主备共两路输入时,

TN11PDU04单路供电最大电流为125A。分线盒结构和安装位置分别如6-176-18所示。

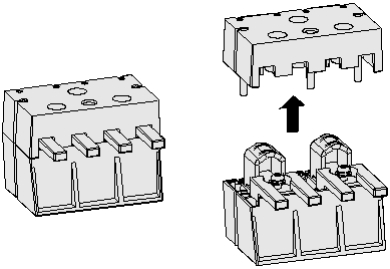

6-17 分线盒结构图




6-18 分线盒安装位置


华为TN11PDU04直流配电单元,TN11PDU04技术参数

N11PDU04

直流配电盒TN11PDU04安装在机柜内部上方,可同时为机柜中的6个1800 II增强型机盒或6个1800 II TP供电,为每个机盒提供2路直流电源,实现机盒电源的1+1保护。

TN11PDU04 概述

TN11PDU04安装在机柜内部上方,分为A 、B两部分,互为备份。

TN11PDU04的典型配置如6-11所示。


表 6-11 TN11PDU04 典型配置



机柜内典型配

输入电流

输出电流

空气开关规

短接铜排和横连短接铜片的配置

6 × 1800 II增强型+ 6 × 导风框 + 6 ×盘纤盒 + 1 ×

TN11PDU04 + 3 ×DCM插

4 x 63A

12 x 20A

SW1 ~

SW6 :20A

6 × 1800 II   TP+ 7 × 导风 + 6 × 盘纤 + 1 ×

TN11PDU04 + 3 ×DCM插

4 x 63A

12 x 20A

SW1 ~

SW6 :20A





TN11PDU04的面板如6-15所示。

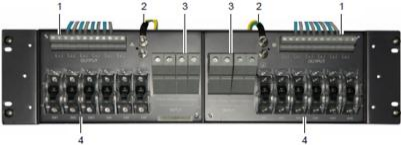

图 6-15 TN11PDU04 外观示意图



1.输出电缆端子座           2.接地螺柱                     3.输入电缆端子座           4.电源开关





●     电源输入区:左、右电源输入区可分别接入2路-48V直流电源线和2路电源地线,共接入4路-48V直流电源线和4路电源地线。

●     电源输出区:直流配电盒左右两侧各有6路输出电源,为机柜中的各机盒供电。

●     电源开关区:直流配电盒左右两侧各有6个电源输出开关,与其下方的输出电缆端子座一一对应,控制对机柜中各子架的供电。

TN11PDU04内部接线关系如6-16所示。


图 6-16 TN11PDU04 内部接线图









分线盒

TN11PDU04支持主备共两路电源输入。此时A B两部分各接入一路电源输入,需分别安装分线盒,分线盒使用40Kgf.cm紧固到TN11PDU04上。主备共两路输入时,

TN11PDU04单路供电最大电流为125A。分线盒结构和安装位置分别如6-176-18所示。

图 6-17 分线盒结构图




图 6-18 分线盒安装位置
