华为TN11PDU02技术参数，TN11PDU02支持主备共两路电源输入 TN11PDU02 直流配电盒TN11PDU02安装在机柜内部上方，可同时为机柜中的6个1800 I增强型机盒供电，为每个机盒提供2路直流电源，实现机盒电源的1+1保护。 TN11PDU02 概述 TN11PDU02安装在机柜内部上方，分为A 、B两部分，互为备份。 TN11PDU02的典型配置如表6-9所示。

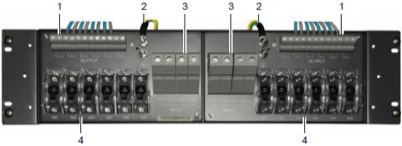

TN11PDU02的面板如图6-10所示。 图 6-10 TN11PDU02 外观示意图
1.输出电缆端子座 2.接地螺柱 3.输入电缆端子座 4.电源开关

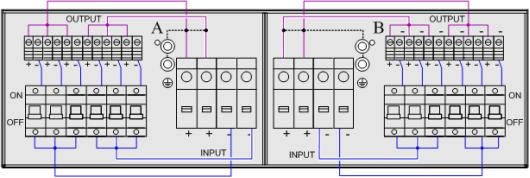

● 电源输入区：左、右电源输入区可分别接入2路-48V直流电源线和2路电源地线，共接入4路-48V直流电源线和4路电源地线。 ● 电源输出区：直流配电盒左右两侧各有6路输出电源，为机柜中的各机盒供电。 ● 电源开关区：直流配电盒左右两侧各有6个电源输出开关，与其下方的输出电缆端子座一一对应，控制对机柜中各子架的供电。 TN11PDU02内部接线关系如图6-11所示。 图 6-11 TN11PDU02 内部接线图
TN11PDU02支持主备共两路电源输入。此时A 、B两部分各接入一路电源输入，需分别安装分线盒，分线盒使用40Kgf.cm紧固到TN11PDU02上。主备共两路输入时， TN11PDU02单路供电最大电流为63A。分线盒结构和安装位置分别如图6-12和图6-13所示。
图 6-12 分线盒结构图

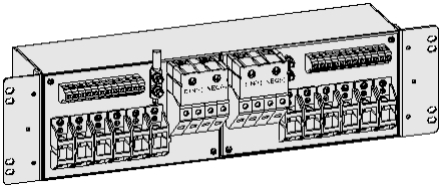

图 6-13 分线盒安装位置
