TP48300B/TP48600B电源系统是AC/DC室内电源系统，单机采用48V/30A或48V/50A整流模块，能够为-48V系列的通信设备提供稳定可靠的直流电源。华为UPS,3KVAUPS,UPS2000-A-3KTTS,200KVAUPS,400KVAUPS,通信电源,整流模块 ,壁挂电源,嵌入式电源,机柜,通信机柜,网络机柜,直流电源系统,一体化开关电源,高频开关电源, 室外电源机柜,室内电源机柜,华为开关电源,ZXDU68T601,华为TP48200,华为TP48600,华为ETP4830,华为ETP4890,一体化机柜

TP48300B/TP48600B电源系统解决方案基于站点的节能减排需求，符合现在倡导的绿色能源发展趋势，支持模块休眠和远端监控功能功能，减少基站能源建设总的投资成本，有效地减少站点巡检次数，降低运维成本。

机柜类型

参    数 TP48300B TP48600B

工作温度 -33℃～＋65℃ -33℃～＋65℃

输入电压 90V AC～290V AC，默认为220V AC 90V AC～290V AC，默认为220V AC

交流输入 1路63A/3P （设计上预留两路输入空间，可手动切换；电源模块控制空开：32A×5路，预留空间，如客户有需求，可通过非标处理） 1路100A/3P （设计上兼容两路输入，可手动切换）；电源模块控制空开32A×12路（只预留空间，如客户有需求，可通过非标处理）

交流输入防雷 C级防雷 C级防雷

输出电压 44V DC～58V DC，额定值为53.5V 44V DC～58V DC，额定值为53.5V

直流输出防雷 差模10kA，共模15kA （选配） 差模10kA，共模15kA （选配）

电池熔丝 2路160A 2路500A

一次下电支路 3路100A熔丝，预留2路100A熔丝和7路63A及以下空开空间 3路160A熔丝，2路100A熔丝，2路63A空开，3路32A空开，2路10A空开

二次下电支路   2路32A空开,2路10A空开，预留2路空开 2路63A空开,2路32A空开， 2路10A空开

系统满配容量 300A（50A整流模块） 600A（50A整流模块）

外形尺寸 600×440×1600mm (宽深高) 600×400×1600mm (宽深高) /A Mini power

A Floor mounted indoor power

B Floor mounted indoor power

H Wall mounted indoor power

D Large DC power product

TP48300B、TP48600B

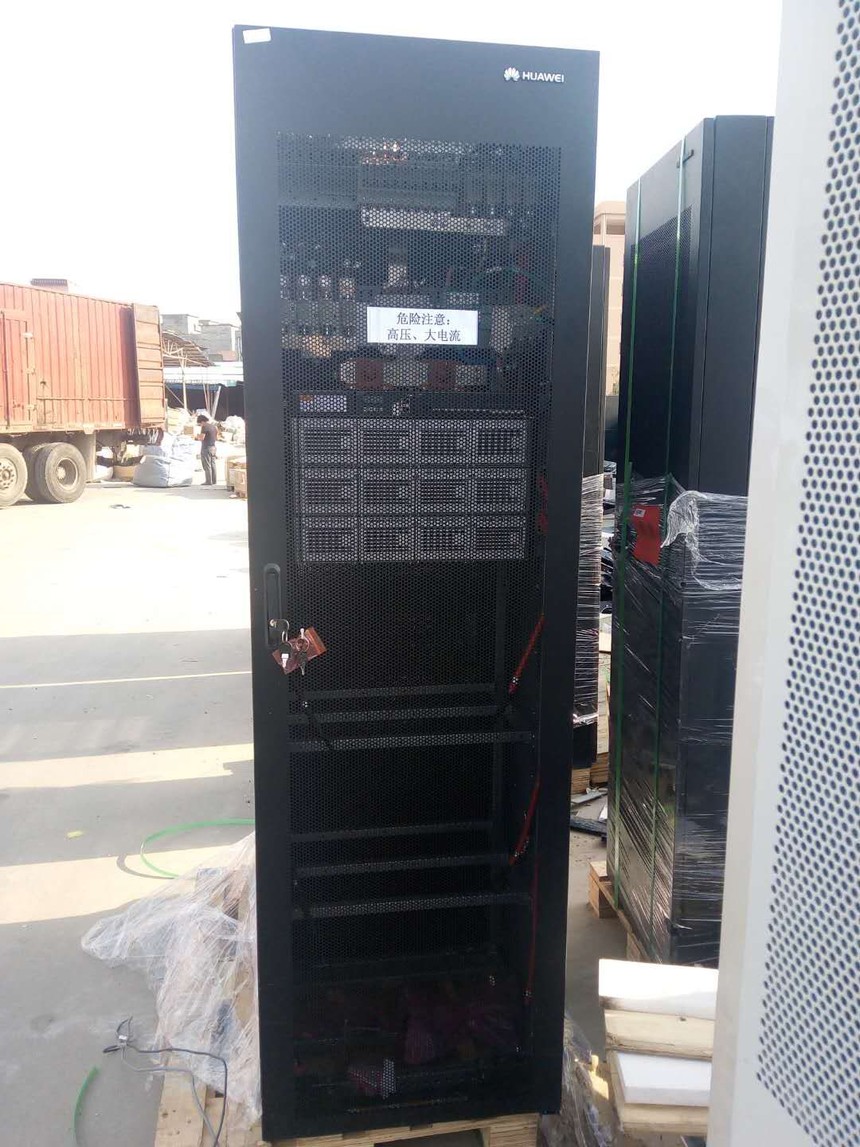

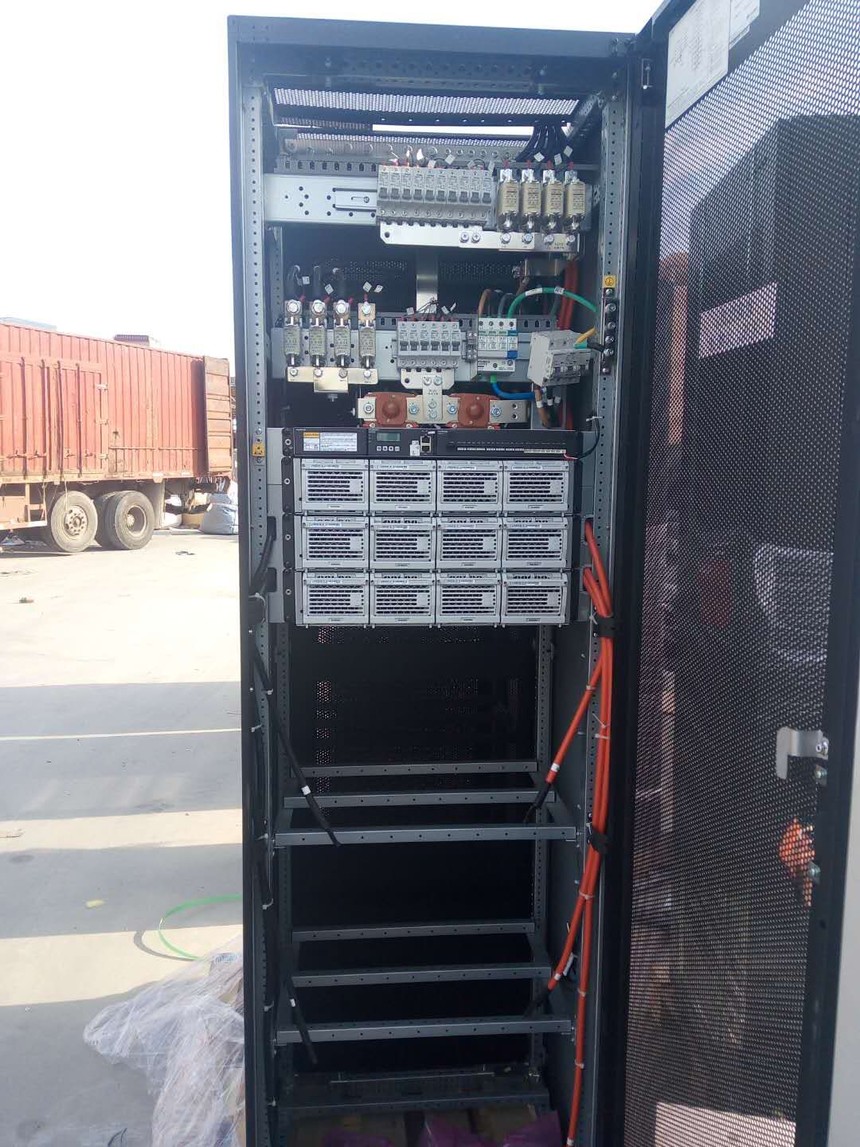

电源系统外观

TP48300B/ TP48600B电源系统通过调整安装的整流模块数量可灵活应用于室内基站、室内中心机房等场景。电源系统安装方式为落地安装于机房内，支持靠墙（离墙壁距离≥100mm）。

是否有现货： 是 认证： CE

功能： AC/DC 输出类型： 多路输出

输出功率： >500W 输入电压： 220V

稳压形式： 调宽式开关稳压电源 电源启动方式： 自激式开关电源

连接方式： 串联式开关电源 供电系统： 一级配电设备

型号： TP4850N6/TP48600 规格： 600A 48v

项目 设定范围 默认值

★电池组数/ Battery String 0~2 1

★电池容量1/ Battery Cap1 30~1000 400Ah

★电池容量2/ Battery Cap2 30~1000 0Ah

日期/ Date 0000-00-00~9999-12-31 36892

时间/ Time 00:00~23:59 0

负载下电电压/ LLVD 电池下电电压~直流欠压告警点 44.0V

电池下电电压/BLVD 35V~负载下电电压/35V~LLVD 43.0V

电池浮充/ Battery Float 43.20V~57.6V 53.5V

电池均充/ Battery Boost 43.20V~57.6V 56.5V

模块休眠允许/ Rect Sleep 是/否 否

负载下电允许/ LLVD Enable 是/否 是

电池下电允许/ BLVD Enable 是/否 是

充电限流系数/ Current Limit Coefficient 0.05~0.25 0.1

电池温度告警上限/ Battery High Temp Alarm -50~100℃ 50℃

环境高温告警点/ Environment High Alarm -50~100℃ 50℃

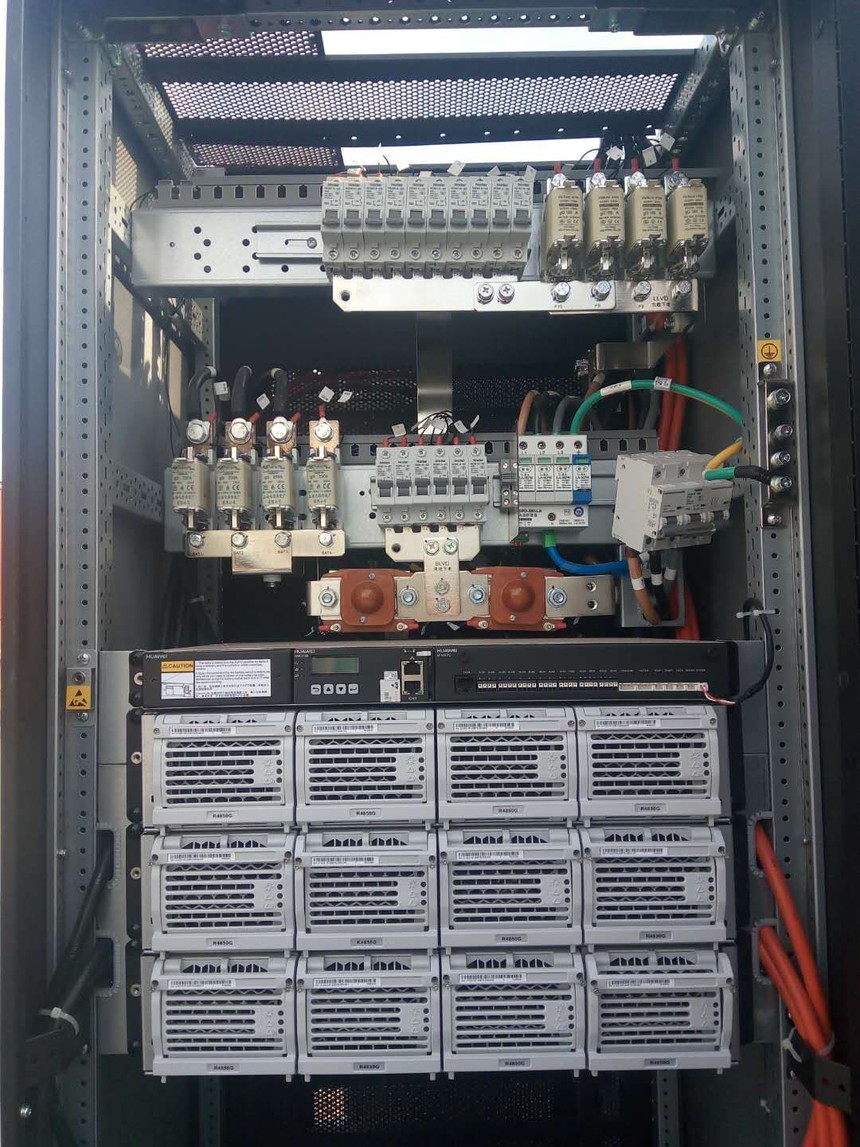

电源系统都是由直流配电、交流配电、监控模块和整流模块4部分组成

最重要的对外接口就是直流输出配电

对于标准化机柜，上进线上出线方式应用场景最多

1 负载下电支路熔丝（LLVD fuse）

2 电池保护支路空开（BLVD MCB）

3 转接铜排

4 监控模块（PMU）

5 整流模块（PSU）

6 N接线排

7 机柜总接地排

8 交流输入空开

9 电池熔丝

10 直流输出正母排

11 监控背板（位于图中所指位置盖板底下）

12 交流防雷器

13 手动电池下电开关（BLVD switch）

14 手动负载下电开关（LLVD switch）

15 负载下电支路空开（LLVD MCB）

直流输出管理：输出电压管理，负载均流，休眠功能

蓄电池管理：均、浮充管理，限流调压，温度补偿，电池测试，负载上下电管理

告警管理：识别并存储告警，通过干接点或通讯方式上报

环境监控：环境温湿度，蓄电池温度

远程监控：干接点，RS232/RS485，SNMP

指示标识 正常状态 异常状态 异常原因

监控运行灯RUN（绿色） 常亮 - 与主设备通信中断

- 常灭 监控模块故障

- 慢闪烁 监控模块正常

故障指示灯ALM（红色） 灭 亮 模块严重故障，伴随蜂鸣器告警

基于高可靠性的设计方案和产品质量，使得电影系统在出现故障后能在短时间内恢复。

电源系统支持前维护，该特性使得维护工作更加简单便捷。

寿命>50万小时

支持远程管理与升级

30A/50A模块混插，保护投资

整流模块（PSU）将输入的AC转换成稳定的-48V DC，华为常用的整流模块规格有30A、50A和100A。

电源模块散热方式均为强迫风冷，前进风、后出风。

电源模块支持热插拔，前维护。

当前业界整流模块的效率在90-94%之间，Eltek推出了96%的高效率电源模块。

指示标识 指示灯

颜色 正常状态 异常状态 异常原因

电源运行指

示灯 ● 亮 灭 市电故障（无交流输入、交流输入过欠压）、模块无输出

保护指示灯 ● 灭 亮 温度预告警（环境温度超过65℃～过温关机）休眠关机（休眠关机时模块只亮保护指示灯，模块不上报告警）

故障指示灯 ● 灭 亮 输出过压关机、风扇故障、过温关机、模块内部原因引起的无输出。（但对于市电故障（无交流输入、交流输入过欠压）导致的无输出，指示灯灭）

目的

防止电池深度放电

电池的过度放电会导致电池的永久损坏。如2V电池的电压如放电下降到1.8V之后电池会永久损坏。

 延长传输设备使用时间

考虑到部分负载在网络中处于关键位置，可采取分二次低压隔离切换。例如选择电池电压在46.5V时先关断一般性负载分路，到电池电压继降到44V时再关断其余重要负载分路。

系统设置的BLVD电压值默认为43.2V，LLVD电压值默认为44V。
