华为 ESC710-D2室外机柜

华为 ESC710-D2室外机柜

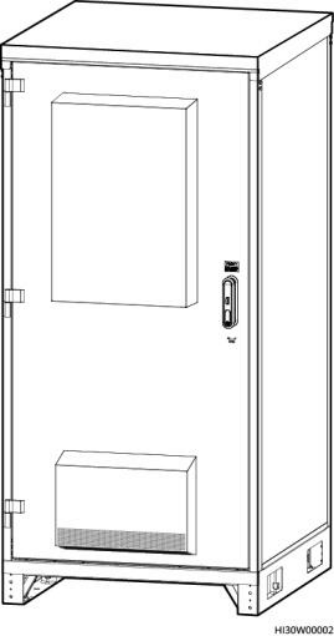

图 4-29 ESC710-D2 外观

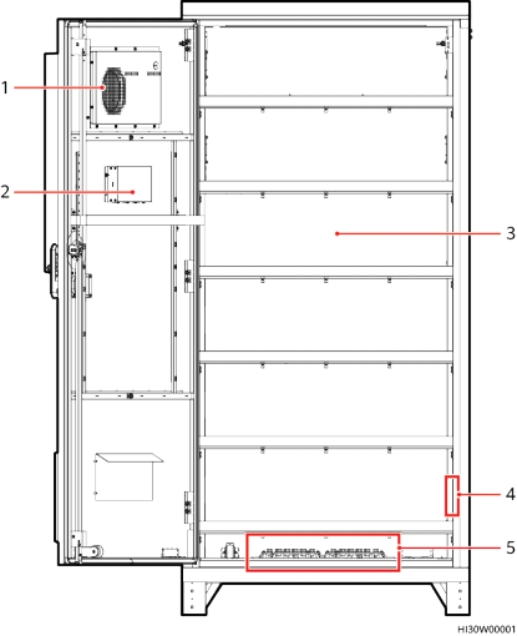

图 4-30 ESC710-D2 内部结构

（ 1 ）直通风（2）TCUC/TCUE控制盒（3）电池安装空间

（4）接地排（机柜后左侧）（5）电池铜排

表 4-13 ESC710-D2 技术规格

项目

说明

电池柜

温控：直通风

外形尺寸（高×宽×深）（含门凸部分）：1925mm×900mm×

1105mm 重量：

● <240kg（无电池等），带包装

● <230kg（无电池等），不带包装

安装方式：落地安装/楼顶安装

维护方式：前维护

走线方式：下走线

设备安装空间

无

项目	说明
电池安装空间	最大支持2组650Ah的FCB-A铅酸电池（每组24个）
工作温度	–10℃~+40℃+太阳辐射
运输温度	–40℃~＋70℃
存储温度	–40℃~＋70℃
工作湿度	5%RH~95%RH（无凝露）
海拔要求	0m~4000m（2000~4000m时使用环境条件下的温度降额，每升高200m降低1 ℃)
噪声等级	满足GR487要求，噪声声压≤65dB@1.5m
防护等级和工作环境	IP34 ，B类环境
其他要求	● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求
