华为ETP48400-C4A1 嵌入式电源

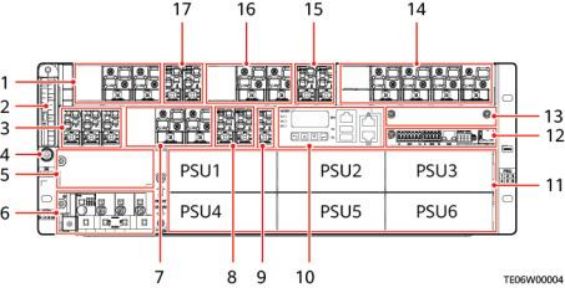

华为ETP48400-C4A1 嵌入式电源图 2-1 ETP48400-C4A1（01074762/01075024）
（ 1 ）用户 1 ：LLVD配电 （2）配电指示标签 （3）交流输出空开 （4）接地螺钉 （5）备用交流输入模块 （6）交流输入模块 （ 7 ）用户3：LLVD配电 （8）用户3：BLVD配电 （9）公共负载空开 （ 10）监控模块SMU02C （ 11 ）整流模块安装空间/太阳 （ 12）用户接口模块UIM05B1 能模块安装空间 （ 13）预留通信扩展模块 （ 14）电池空开 （ 15）用户2：BLVD配电 CIM02C/通信扩展模块NIM01C3 安装槽位
（ 16）用户2：LLVD配电 （ 17 ）用户 1 ：BLVD配电 |
