华为 ESC710-A1室外机柜

华为 ESC710-A1室外机柜

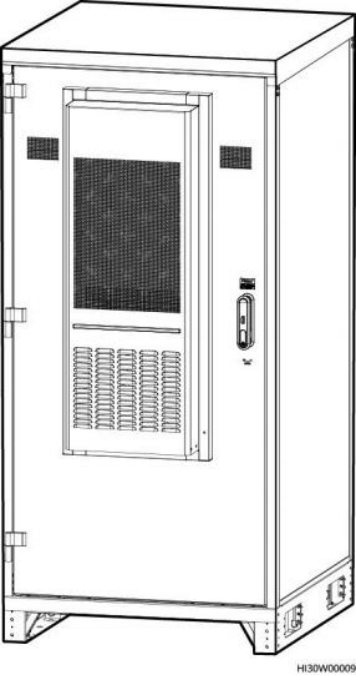

图 4-27 ESC710-A1 外观

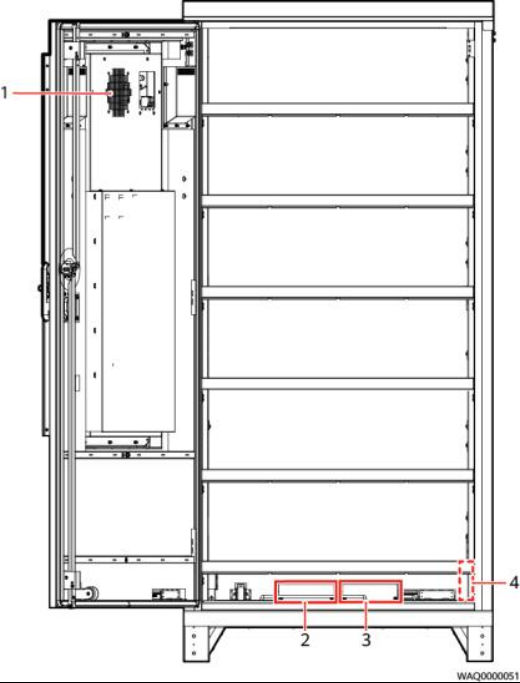

图 4-28 ESC710-A1 内部结构

（ 1 ）直流空调（2）电池-48V铜排（3）电池RTN+铜排

（4）机柜接地排（机柜后左侧）

表 4-12 ESC710-A1 技术规格

项目	说明
电池柜	温控：直流空调PC1000D ，1100W制冷量（ L35/L35）外形尺寸（高×宽×深）（含门凸部分）：1925mm×900mm× 1105mm 重量： ● <295kg（无电池等），带包装 ● <285kg（无电池等），不带包装安装方式：落地安装/楼顶安装维护方式：前后维护走线方式：下走线
设备安装空间	无
电池安装空间	最大支持2组650Ah的FCB-A铅酸电池（每组24个）
工作温度	–10℃~+45℃+太阳辐射注：配加热盒后可支持到-20℃
运输温度	–40℃~+70℃
存储温度	–40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（2000～4000m时使用环境条件下的温度降额，每升高200m降低1 ℃)
噪声等级	满足GR487要求，噪声声压≤65dB@1.5m
防护等级和工作环境	IP55 ，C类环境
其他要求	● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求
