华为ESC330-A6室外机柜

华为ESC330-A6室外机柜

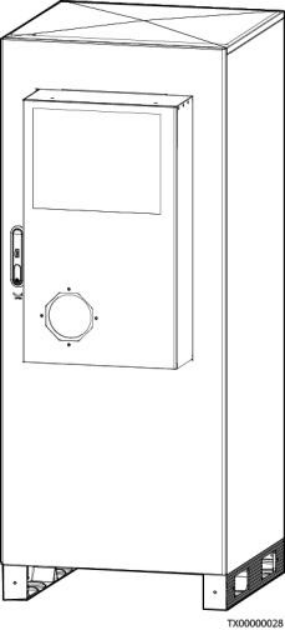

图 4-23 ESC330-A6 外观

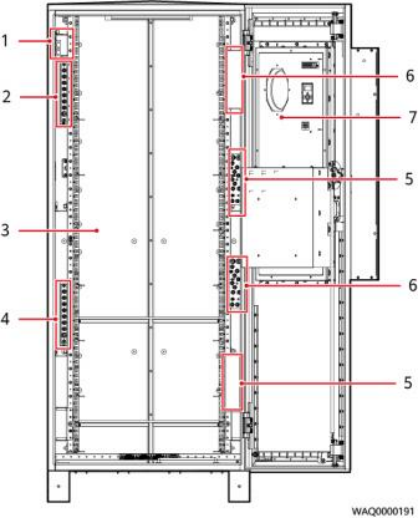

图 4-24 ESC330-A6 内部结构

（ 1 ）温控设备电源转接盒（2）接地排（3）电池安装空间

（4）接地排（5）-48V母排（6）RTN+母排

（ 7 ）PC1500D-1

表 4-10 ESC330-A6 技术规格

项目	说明
电池柜	温控：直流空调PC1500D-1 ，1600W制冷量尺寸（高×宽×深）：1600mm×650mm×650mm（不含门外凸部分），1600mm×650mm×815mm（含门外凸部分）重量：＜110kg 安装方式：落地安装/楼顶安装/靠墙安装维护方式：前维护走线方式：下进下出线
电池安装空间	最大支持32U的电池安装空间
工作温度	0℃~+45℃（包含太阳辐射），配加热盒时为–20℃~+ 45℃
运输温度	–40℃~+70℃
存储温度	–40℃~+70℃

项目	说明
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（在2000m～4000m环境下高温降额，每升高 200m，工作温度降低1 ℃)
噪声等级	满足GR487要求，噪声声压≤65dB@1.5m（环境温度45℃ 时）
防护等级和工作环境	IP55 ，C类环境
其他要求	● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求
