华为ICC710-HA1-C7室外机柜

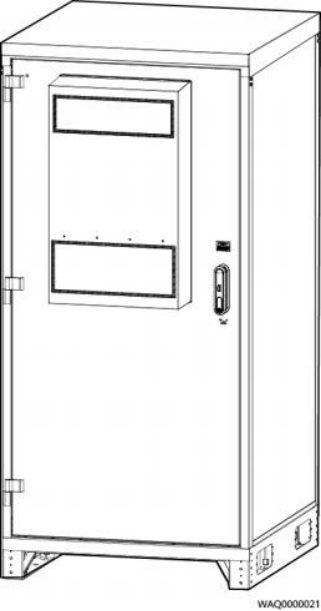

图 4-16 ICC710-HA1-C7 外观

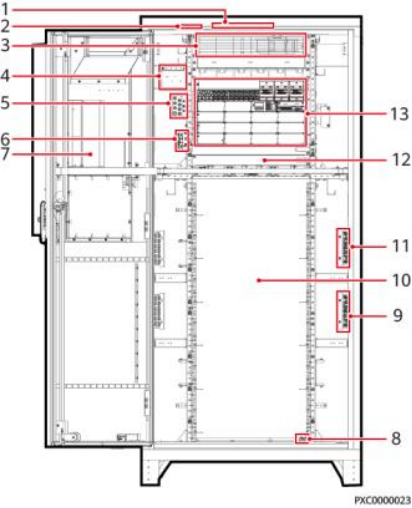

图 4-17 ICC710-HA1-C7 内部结构（正面）
（ 1 ）照明灯 （2）烟雾传感器 （3）风机盒
（4）温控设备电源转接盒 （5）接地排 （6）数字温湿度传感器
（ 7 ）热交换 （8）水浸传感器 （9）-48V母排
（ 10）电池安装空间 （ 11 ）RTN+母排 （ 12）设备安装空间
（ 13）DCDU-600AN1

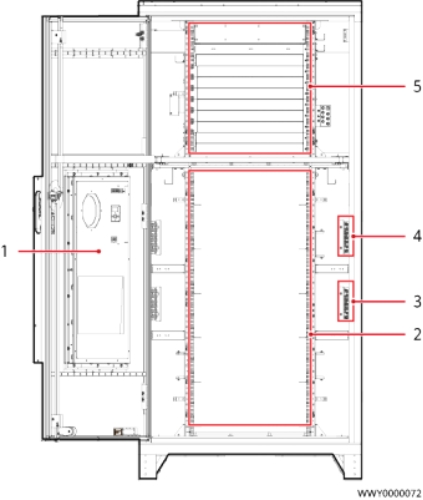

图 4-18 ICC710-HA1-C7 内部结构（背面）
（ 1 ）PC1500D-1 （2）电池安装空间 （3）-48V母排
（4）RTN+母排 （5）设备安装空间
表 4-7 ICC710-HA1-C7 技术规格
项目 | 说明 |
室外机柜 | 温控：热交换HXC150S ，150W/K散热能力（设备舱）；直 流空调PC1500D-1 ，1600W制冷量（电池舱） 尺寸（高×宽×深）：1925mm×900mm×950mm（不含门外 凸部分），1925mm×900mm×1270mm（含门外凸部分） 重量：＜320kg 安装方式：落地安装/楼顶安装 维护方式：前维护 走线方式：下进下出线 |
设备安装空间 | 14U |
电池安装空间 | 最大支持12组3U ESM电池 |
工作温度 | 0℃~+45℃（包含太阳辐射） |
运输温度 | –40℃~+70℃ |
存储温度 | –40℃~+70℃ |
项目 | 说明 |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（在2000m～4000m环境下高温降额，每升高 200m，工作温度降低1 ℃) |
噪声等级 | 满足GR487要求，噪声声压≤65dBA@1.5m（环境温度45℃ 时） |
防护等级和工作环境 | IP55 ，C类环境 |
其他要求 | ● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求 |
