华为 ICC330-HD1-C5室外机柜

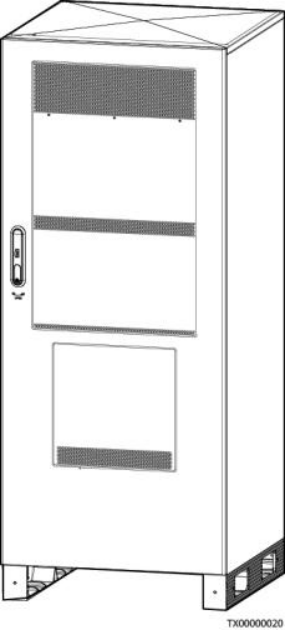

图 4-12 ICC330-HD1-C5 外观

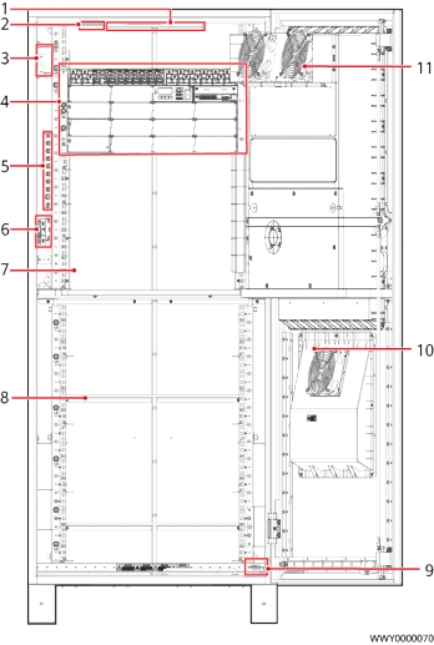

图 4-13 ICC330-HD1-C5 内部结构
（ 1 ）照明灯 （2）烟雾传感器 （3）温控设备电源转接盒
（4）DCDU-600AN1 （5）接地排 （6）数字温湿度传感器
（ 7 ）设备安装空间 （8）电池安装空间 （9）水浸传感器
（ 10）直通风 （ 11 ）热交换
表 4-5 ICC330-HD1-C5 技术规格
项目 | 说明 |
室外机柜 | 温控：热交换，150W/K散热能力（设备舱）；直通风（电 池舱） 尺寸（高×宽×深）：1600mm×650mm×650mm 重量：＜150kg 安装方式：落地安装/楼顶安装/靠墙安装 维护方式：前维护 走线方式：下进下出线 |
项目 | 说明 |
设备安装空间 | 8U |
电池安装空间 | 最大支持4组ESM电池 |
工作温度 | 0℃~+40℃（包含太阳辐射） |
运输温度 | –40℃~+70℃ |
存储温度 | –40℃~+70℃ |
工作湿度 | 5%RH～95%RH（无凝露） |
海拔要求 | 0m～4000m（在2000m～4000m环境下高温降额，每升高 200m，工作温度降低1 ℃) |
噪声等级 | 满足GR487要求，噪声声压≤65dBA@1.5m（环境温度45℃ 时） |
防护等级和工作环境 | IP55（设备舱）， IP34（电池舱）， B类环境 |
其他要求 | ● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求 |
