华为ESC330-D3室外机柜

华为ESC330-D3室外机柜（01073955/01073955-001）

外观

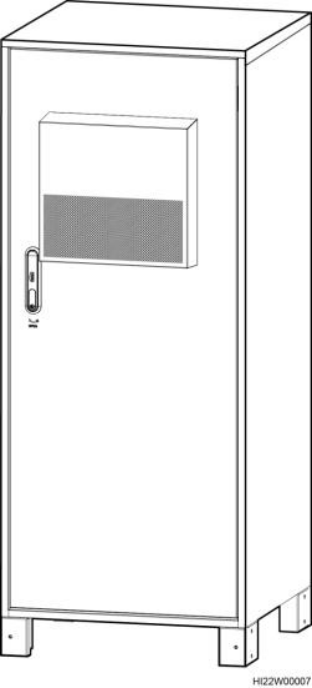

图3-31 ESC330-D3 的外观

内部结构

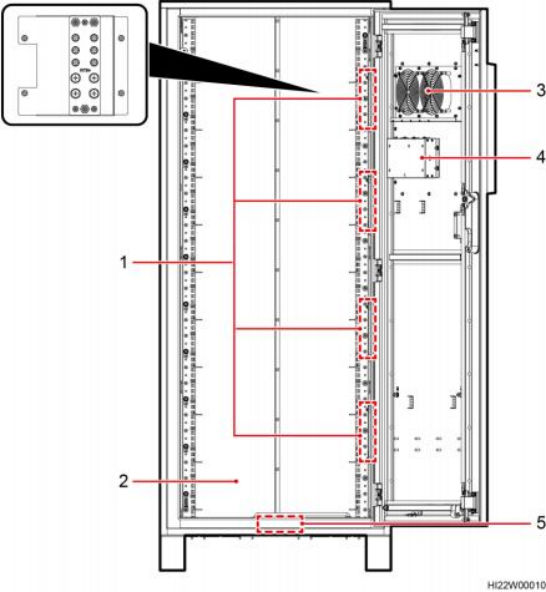

图3-32 ESC330-D3 的内部结构

（1）电池铜排（2）电池安装空间（3）风扇

（4）TCUC （5）接地排

技术指标

表3-18 ESC330-D3 的技术指标

项目

说明

电池柜

温控：

l 散热：直通风散热

l 温控电功率：最大 40W（风扇 2×20W）

l 温控控制板：TCUC

外形尺寸（高×宽×深）：1600mm×650mm×750mm

项目	说明
	重量： l <110kg（带包装） l <100kg（不带包装）安装方式：落地安装/楼顶安装/靠墙安装维护方式：前维护走线方式：下进下出
电池安装空间	l ESC330-D3(01073955)：最大支持 10 组 ESM-4850A1 l ESC330-D3(01073955-001)：最大支持 8 组 ESM-4850A1
工作温度	0℃~+40℃
运输温度	-40℃~+70℃
存储温度	-40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃)
噪声等级	满足 GR487 要求，噪声声压≤65dB@1.5m（环境温度 45℃时）
防护等级和工作环境	IP34 ，B 类环境
其他要求	l 没有导电尘埃和腐蚀性气体、没有爆炸危险 l 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-4（V2.2.1）Class 4.1 要求
