华为基本柜 ICC350-A7-C1
外观

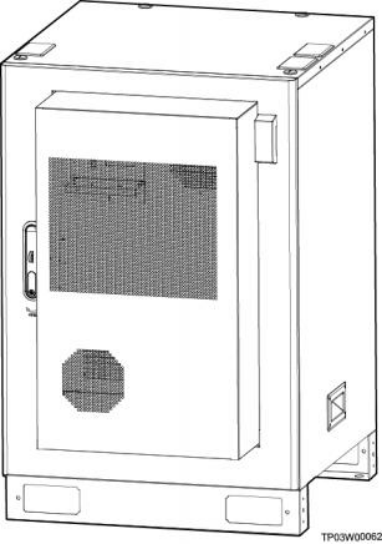

图 3-16 ICC350-A7-C1 外观
内部结构

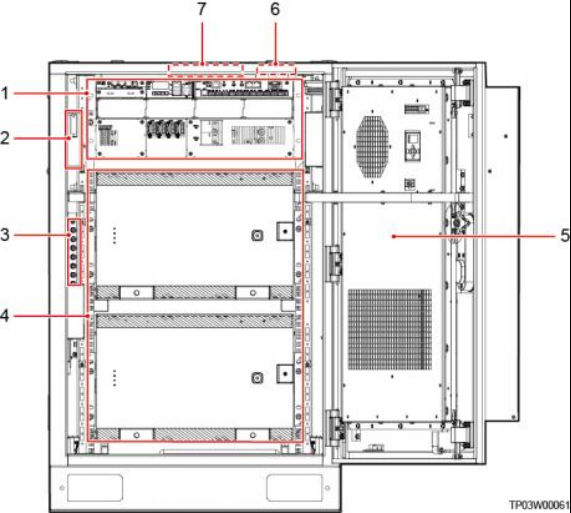

图 3-17 ICC350-A7-C1 内部结构
（ 1 ）直流配电单元 （2）交流输入空开 （3）机柜接地排 DCDU-150AN1
（4）锂电池ESM-48100A3 （5）空调PC1000D-1 （6）烟雾传感器
（ 7 ）照明灯
技术指标
表 3-14 ICC350-A7-C1 的技术指标
项目 | 说明 |
室外机柜 | 温控：空调PC1000D-1 外形尺寸（高×宽×深）（不含门凸部分）：1000mm×650mm× 650mm 重量： <145kg（无整流器、电池、选配部件等），不带包装 安装方式：落地安装；堆叠安装 维护方式：前维护 走线方式：下进线下出线 |
设备安装空间 | 无 |
项目 | 说明 |
电池安装空间 | 最大支持安装2组100Ah锂电池ESM-48100A3 |
工作温度 | –20℃~+45℃（包含太阳辐射，0℃以下需要选配加热盒） |
运输温度 | –40℃~+70℃ |
存储温度 | –40℃~+70℃ |
相对湿度 | 5%～95% RH（无凝露） |
海拔要求 | 0m～4000m（在2000m～4000m环境下高温降额，每升高 200m，工作温度降低1 ℃) |
噪声等级 | 满足GR487要求，噪声声压≤65dB@1.5m（环境温度≤45℃) |
防护等级和工作 环境 | IP55，满足C类环境 |
其他要求 | ● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求 |
