华为ETP48400-C4B3 嵌入式电源

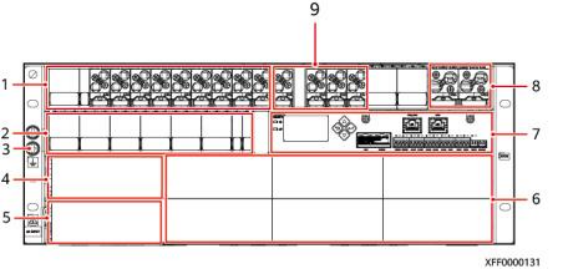

图 2-2 ETP48400-C4B3 内部结构图（正视图）

（ 1 ）LLVD                                （2）直流输出支路（下层预       （3）接地螺丝 留）

（4）整流模块/太阳能模块安装 （5）交流输入模块安装位置      （6）整流模块/太阳能模块安装 位置                                                                                             位置

（ 7 ）监控模块SMU06T2           （8）电池空开                           （9）BLVD

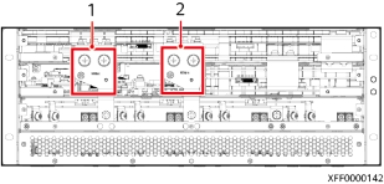

图 2-3 ETP48400-C4B3 内部结构图（后俯视图）

（ 1 ）-48V（用于扩展配电）                              （2）RTN+（用于扩展配电）

产品配置

表 2-2 ETP48400-C4B3 配置

智能空开

C口 说明

当监控模块SMU06T2故障或者拔出时，智能空开将无法通过远程管理或近端LCD控制上下电， 只能通过近端操作空开手柄实现空开通断。

图 2-4 智能空开前视图示例

表 2-3 智能空开说明

整流模块安装空间相位分布

C口 说明

安装整流模块时，为保持相位平衡，需按照相位分布1/2/3...顺序进行安装，不按顺序安装时， 满功率带载存在相位不平衡时无法满功率输出。

图 2-5 整流模块安装空间相位分布
