华为 ICC710-HA1-C7室外机柜

华为 ICC710-HA1-C7室外机柜

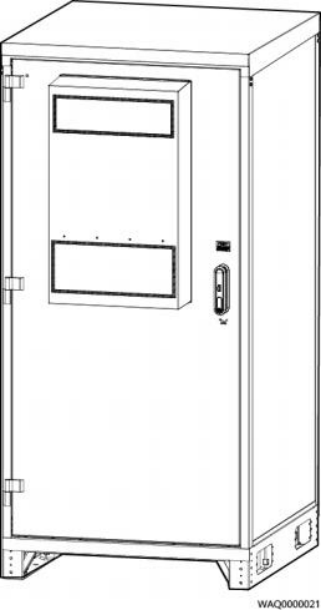

图 4-16 ICC710-HA1-C7 外观

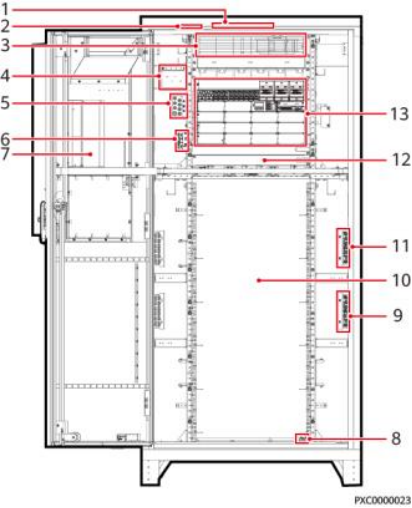

图 4-17 ICC710-HA1-C7 内部结构（正面）

（ 1 ）照明灯（2）烟雾传感器（3）风机盒

（4）温控设备电源转接盒（5）接地排（6）数字温湿度传感器

（ 7 ）热交换（8）水浸传感器（9）-48V母排

（ 10）电池安装空间（ 11 ）RTN+母排（ 12）设备安装空间

（ 13）DCDU-600AN1

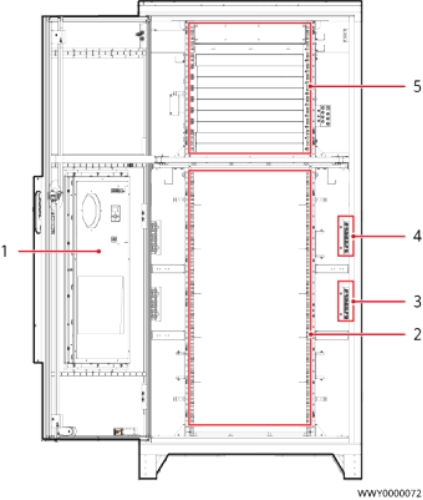

图 4-18 ICC710-HA1-C7 内部结构（背面）

（ 1 ）PC1500D-1 （2）电池安装空间（3）-48V母排

（4）RTN+母排（5）设备安装空间

表 4-7 ICC710-HA1-C7 技术规格

项目	说明
室外机柜	温控：热交换HXC150S ，150W/K散热能力（设备舱）；直流空调PC1500D-1 ，1600W制冷量（电池舱）尺寸（高×宽×深）：1925mm×900mm×950mm（不含门外凸部分），1925mm×900mm×1270mm（含门外凸部分）重量：＜320kg 安装方式：落地安装/楼顶安装维护方式：前维护走线方式：下进下出线
设备安装空间	14U
电池安装空间	最大支持12组3U ESM电池
工作温度	0℃~+45℃（包含太阳辐射）
运输温度	–40℃~+70℃
存储温度	–40℃~+70℃
