华为 监控模块 SMU02B
面板

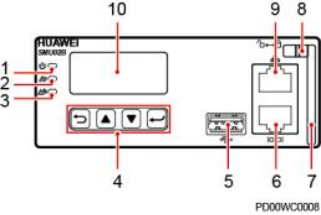

图3-5 SMU02B 面板
（1）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯
（4）按键 （5）USB 接口（该端口支持 （6）通信口 安全保护机制） RS485/RS232
（7）把手 （8）拨销 （9）通信口 FE
（10）液晶显示屏
指示灯
表3-4 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
次要告警指 示灯 | 黄色 | 常灭 | 无次要告警和提示告警 |
常亮 | 有次要告警或提示告警 |
重要告警指 示灯 | 红色 | 常灭 | 无紧急告警和重要告警 |
常亮 | 有紧急告警或重要告警 |
按键
表3-5 按键说明
按键 | 名称 | 说明 |
| 向上键 | 按向上键或向下键可以翻阅菜单或选择参数。 |
| 向下键 |
| 返回键 | 按返回键可退回上一级菜单并且不保存所设置的参数。 |
| 确认键 | l 在系统信息界面时，按确认键可进入主菜单。 l 在主菜单中按确认键可进入下一级子菜单。 l 在子菜单设置参数时按确认键可以保存参数。 |
说明 l 30 秒内无按键操作 LCD 背光灯关闭。 l 1 分钟内无按键操作需重新登录。 l 设置参数时长按 或 ，参数值将快速增加或减小。 l 同时按下 和 并持续 10s，可重启 SMU。 l 同时按下 和 （或 ）并持续 2s，可提高（或降低）LCD 对比度。 |
USB 接口
在 USB 接口中插入开站专用U 盘，可进行快速开站，导入导出配置文件，导出运行日 志和软件升级等操作。
通过 USB 接口安装专用 WiFi 模块后，可近端接入 Web 界面，方便操作。
非华为提供的 WiFi 模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承 担相应责任。
通信接口
表3-6 通信接口说明
通信接口 | 通信参数 | 通信协议 |
FE | 10M/100M 自适应 | HTTPS 协议、NetEco 网管协 议、SNMP 协议、TCP-Modbus |
通信接口 | 通信参数 | 通信协议 |
|
| 协议 |
RS485/RS232 | 波特率：1200bit/s、 2400bit/s 、4800bit/s、 9600bit/s 、14400bit/s 、 19200bit/s 、115200bit/s | 主从协议、电总协议、Modbus 协议 |
说明 以上端口都支持安全保护机制。 |
