华为直流刀片电源 EPS100D-N01D1
EPS100D-N01D1是一种刀片式直流电源系统，支持48V DC输入供电，48V DC和57V DC两种输出供电电压制式，为BBU和RXU提供可靠的供电解决方案。该产品具备57V 恒压输出功能，适用于站点扩容或者改造场景。

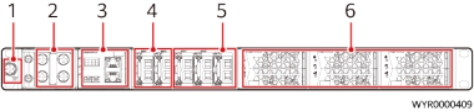

图 4-35 EPS100D-N01D1 内部结构
（ 1 ）接地螺钉 （2）直流输入端子 （3）SMU11D
（4）BBU接线端口 （5）RXU接线端口 （6）双向直流转换模块
C口 说明
RXU为RRU或AAU。
表 4-17 配电单元规格
项目 | EPS100D-N01D1 |
输入系统 | -48V直流 |
配电单元 | ● 直流输出：5×33A快插端子 ● 直流输入：2×100A端子 |
表 4-18 技术规格
参数类别 | 参数名称 | 描述 |
环境条件 | 工作温度 | -40℃~+65℃（在55℃~65℃时，负载需要降额到 80%使用；在-40℃~-33℃时，系统能正常启动不损 坏） |
运输温度 | -40℃~+70℃ |
贮存温度 | -40℃~+70℃ |
工作湿度 | 5%RH～95%RH，无凝露 |
参数类别 | 参数名称 | 描述 |
| 贮存湿度 | 5%RH～95%RH，无凝露 |
海拔要求 | 0m～4000m （在2000m～4000m环境下高温降额，每升高200m， 工作温度降低1 ℃) |
其他要求 | 没有导电尘埃和腐蚀性气体、没有爆炸危险 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合 ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要 求 |
直流输入 | 默认输入电 压 | -53.5V DC |
电压范围 | -40V DC～-60V DC |
直流输出 | BBU端口输 出电压范围 | -42V DC～-58V DC |
RXU端口输 出电压范围 | -57V DC～-63V DC |
BBU端口默 认输出电压 | -53.5V DC |
RXU端口默 认输出电压 | -57V DC |
最大输出功 率 | 6KW |
防雷 | 直流输出 | 60V端口：差模10kA，共模20kA ，8/20µs |
EMC指标 | CE | AC端口： EN55032 Class B |
DC端口： EN55032 Class A1 |
RE | EN55032 Class B |
结构 | 电源系统 | 482.6mm×330mm×43.6mm（宽×深×高，包含挂耳） |
重量 | <6kg（不含模块） |
防护等级 | IP20 |
安装方式 | 19英寸支架安装，挂墙安装 |
维护方式 | 支持前维护方式 |
散热方式 | 自然散热 |
说明 1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用 户对其干扰采取切实可行的措施。 |
