华为TP48600T-N20A6 机柜
华为TP48600T-N20A6 机柜外观

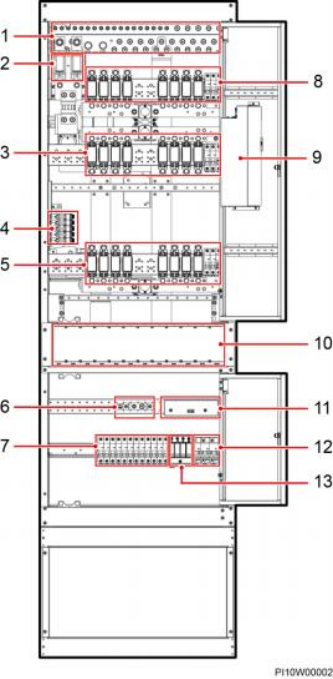

内部结构 图3-1 内部结构
（1）RTN+母排 （2）电池熔丝 （3）用户 2 直流输出空开和 熔丝 （4）用户 4 直流输出空开 （5）用户 1 直流输出 （6）机柜接地排 空开和熔丝 （7）整流模块空开 （8）用户 3 直流输出 （9）SMU06C2 空开和熔丝 （10）整流模块安装空间 （11）N 接线排 （12）交流输入空开 （13）交流防雷器

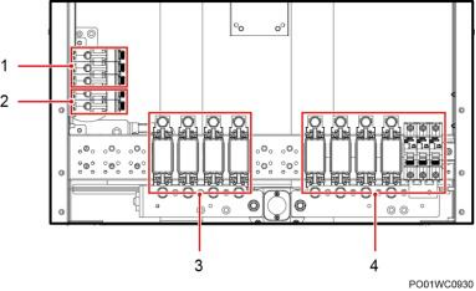

图3-2 直流配电单元
（1）用户 4 的 LLVD 空开 （2）用户 4 的 BLVD 空开 （3）用户 1 的 BLVD 熔丝 （4）用户 1 的 LLVD 空开和熔丝
用户 1~用户 3 的直流配电布局相同，上图仅以用户 1 为例。
表3-1 配电规格
|
