华为TP24600B-N16B1机柜
TP24600B-N16B1 是室内通信电源系统，将交流电转换为稳定的直流电，主要为+24V 系列的通信设备进行供电。TP24600B-N16B1 最大输出电流是 600A，机柜外观如下图 所示。
华为TP24600B-N16B1机柜图2-1 机柜外观

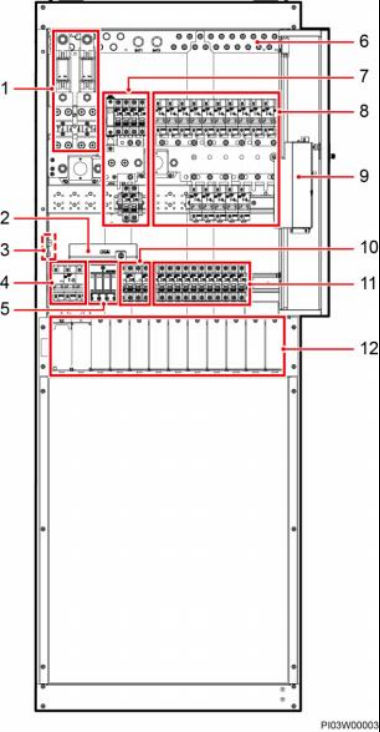

（1）电池熔丝 （2）N 接线排 （3）机柜接地排 （4）交流输入空开 （5）交流防雷器 （6）RTN-母排 （7）重要负载下电支路空开 （8）次要负载下电支路空开 （9）监控单元 SMU06D （10）交流输出空开 （11）整流模块空开 （12）整流模块安装空间 |
