华为扩展盒 MUE03A
外观

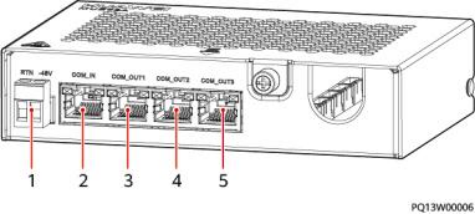

图 3-11 MUE03A 外观
（ 1 ）电源输入接口 （2）通信口COM_IN （3）通信口COM_OUT1
（4）通信口COM_OUT2 （5）通信口COM_OUT3
电源输入接口
表 3-15 电源输入接口引脚定义
通信口
表 3-16 面板通信口说明
通信口 | 通信参数 | 通信协议 | 用途 |
COM_IN | 波特率： 9600bit/s、 19200bit/s、 115200bit/s | Modbus协议 | 连接监控模块 |
COM_OUT1 | 波特率： 9600bit/s、 19200bit/s、 115200bit/s | Modbus协议 | 连接智能设备 |
COM_OUT2 |
COM_OUT3 |
说明 以上端口都支持安全保护机制。 |
图 3-12 COM 口引脚
表 3-17 COM_IN 引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485数据正极 |
2 | RS485- | RS485数据负极 |
3 | 12V | 用于供电 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
6 | I2C_SCL | I2C时钟信号 |
7 | I2C_SDA | I2C数据信号 |
8 | GND | 地（ PE ） |
表 3-18 COM_OUT1 、COM_OUT2 和 COM_OUT3 引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485数据正极 |
2 | RS485- | RS485数据负极 |
3 | 12V | 用于供电 |
4 | RS485+ | RS485数据正极 |
5 | RS485- | RS485数据负极 |
6 | 空 | - |
7 | 空 | - |
8 | GND | 地（ PE ） |
