华为SMU01B监控模块
华为SMU01B监控模块 外观

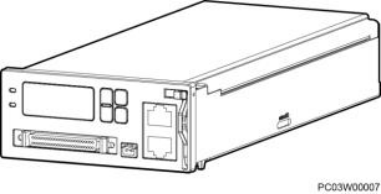

图3-9 SMU01B 外观

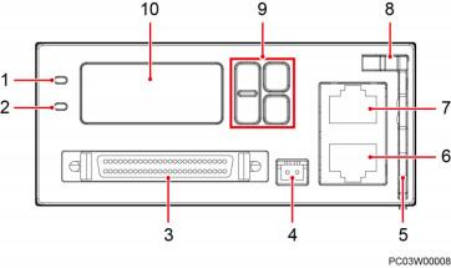

图3-10 SMU01B 面板
（1）运行指示灯 （2）告警指示灯 （3）通信接口 DB50 （4）电池温度传感器接口 （5）把手 （6）通信口 RS485/RS232 （7）通信口 COM （8）拨销 （9）按键（4 个） （10）液晶显示屏
指示灯
表3-9 指示灯说明
监控模块能够通过液晶显示 LCD（Liquid Crystal Display）实时显示可设置和查看的信 息。 |
