华为 SMU01A监控模块

暂无价格
  • 产品说明


3.3.1华为 SMU01A监控模块

外观

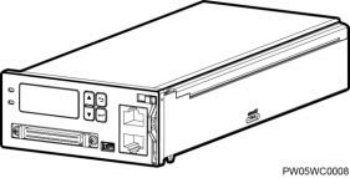

图3-4  SMU01A 外观







面板

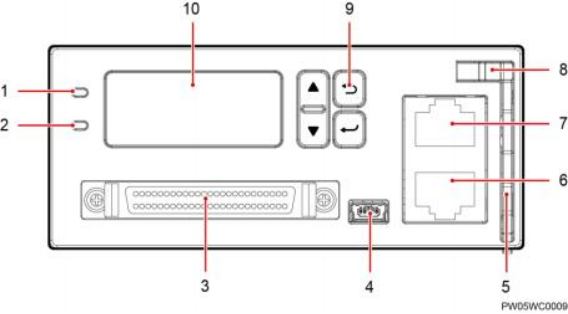

图3-5  SMU01A 面板



（1）运行指示灯            （2）告警指示灯    （3）通信接口 DB50

（4）USB 接口（预留）     （5）把手          （6）通信口 RS485/RS232



（7）通信口 COM                      （8）拨销          （9）按键（4 个）

（10）液晶显示屏





指示灯



表3-2  指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输 入

满闪（0.5Hz）

监控模块正常工作，与上 位机通信正常

快闪（4Hz）

监控模块正常工作，与上 位机通信不正常

告警指示灯

红色

常灭

无紧急告警和严重告警

常亮

有紧急告警或严重告警





LCD

监控模块能够通过液晶显示屏 LCD（Liquid Crystal Display）实时显示可设置和查看的 信息。
