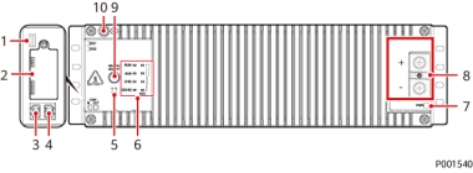

华为ESM-48100B1 嵌入式电源

1

DO1

告警输出干接点

DO2

2

/

IoT模组安装空间（预留）

3

COM_ IN

通信接口

4

COM_ OUT

5

/

蜂鸣器

6

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

PWR激活口（外接43.2V~58V的电压可激活 ESM ）

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

10

GND

保护接地

注：

●  MANUAL ON/OFF（手动上下电按钮）的功能：开机、关机、进维护模式。

●  IoT模组安装空间支持安装4G IoT模组（6pin接线端口）。

●  IoT模组安装空间不允许安装陀螺仪防盗模块（02314LHW）。

1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负

DO1

及时维护

当锂电池出现以下告警时，干接点会输出告警信号：

充电变换器短路，继电器线圈短路，电芯电压采样故障， 放电内母排过压锁死，放电过流锁死，器件失效后的过载 锁死，器件失效后的过载保护，电芯故障，电池过压锁    死，电池过温故障锁死，放电过流保护，短路保护，反接 保护，单板内部过温保护，电芯温度采样异常，模块缓起 失败，高温充电保护，高温放电保护，低温充电保护，低 温放电保护，序列号冲突，被盗告警，浸水保护。

可配置（默 认断开告    警）

DO2

告警

当锂电池出现以下告警时，干接点会输出告警信号：

电池组欠压保护，电芯欠压保护，电池组放电欠压告警， 电芯放电欠压告警，放电过流预警。
