华为ESM-48100A9 锂电池

: ~~暂无价格~~

产品说明

外观

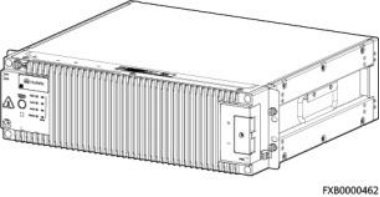

图 2-2 锂电池外观

2.3.2 面板与接口

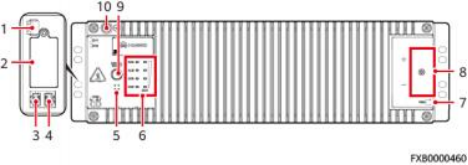

图 2-3 面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
1	DO1	干接点输出接口	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
1	DO2	干接点输出接口	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
2	/	IoT模块	IoT模块安装空间（预留）
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
5	/	蜂鸣器	锂电池使能智能位移防盗锁或电子锁的防盗功能，当锂电池检测被盗后，蜂鸣器持续鸣叫告警，直至锂电池欠压保护休眠。
6	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯

序号	丝印	名称	描述
7	PWR	外部供电接口	PWR端子外接43.2V~58V的电压可激活锂电池，具体功能参考2.4 激活与开机。
8	+	正极端子	锂电池的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议不小于25mm2。
8	-	负极端子	锂电池的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议不小于25mm2。
9	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.4 激活与开机。
10	GND	保护接地	M6螺丝

表 2-3 通信接口引脚定义

图例	RJ45引脚	信号	含义	描述
	1	RS485+	RS485数据正极	● 2线RS485通信，满足 Modbus协议。 ● 支持的通信波特率为 9600bit/s。
	2	RS485-	RS485数据负极
	3	NC	空引脚
	4	RS485+	RS485数据正极
	5	RS485-	RS485数据负极
	6	NC	空引脚	-
	7	CANH	CAN通信正	● 满足CAN协议。 ● 用于监控单元对外的告警接口及并联时的组间数据通信。
	8	CANL	CAN通信负	● 满足CAN协议。 ● 用于监控单元对外的告警接口及并联时的组间数据通信。

DO1 和 DO2 接口

表 2-4 DO1 和 DO2 接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输出短路，继电器线圈短路，充电低温保护，放电低温保护，充电高温保护，放电高温保护，功率模块内部过温保护，放电变换器输出短路，输入反接，BMU防盗被锁，器件失效过载锁死，序列号冲突，输入/输出口放电内过压锁死，放电过流锁死，放电过流保护，电芯1-N故障告警，智能位移锁锁定，缓起失败

可配置（默认断开告警）

DO2

重载预警、过放保护

当锂电池出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警，陀螺仪故障

LED 指示灯

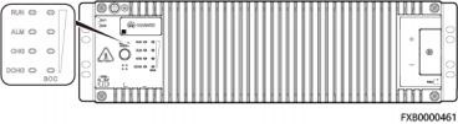

图 2-4 LED 指示灯

表 2-5 LED 指示灯的定义

标识	表示内容	颜色	说明
RUN	运行指示灯	绿色	常亮：通信正常(含单板启动/自检/软件加载激活/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠慢闪： LUI查询快闪：通信断链
ALM	告警指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警
CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
DCHG	放电指示灯	绿色	常亮：处于放电模式常灭：处于开路静置状态或充电
