华为ESM-48100A8锂电池

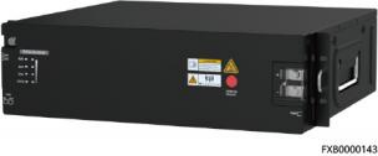

外观

图 2-2 ESM 外观

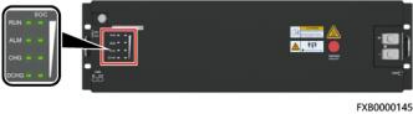

2.3.2 面板与接口

图 2-3 ESM 的面板与接口

表 2-2 面板接口定义表

序号	丝印	名称	描述
1	GND	保护接地	M6螺丝
2	DO1	ESM干接点输出	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
2	DO2	ESM干接点输出	告警输出干接点，可配置（默认断开告警），具体描述参考表2-4。
3	COM_ IN	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
4	COM_ OUT	通信接口	1. 用于上报信息和通信级联。 2. 采用RJ45端子，具体参考表2-3。
5	RUN	运行指示灯	示意图参考图2-4。详细功能及作用参考表2-5。
	ALM	告警指示灯
	CHG	充电指示灯
	DCHG	放电指示灯
	SOC	容量状态指示灯
6	MANUAL ON/OFF	手动上下电按钮	手动上下电、维护，属于接触式按钮，具体功能参考2.4 激活与开机。
7	PWR	ESMU外部供电接口	PWR端子外接43.2V~58V的电压可激活 ESM，具体功能参考2.4 激活与开机。

序号	丝印	名称	描述
8	+	ESM正极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。
8	-	ESM负极端子	ESM的正极、负极接口。采用M6螺丝固定，需选择合适OT端子，扭矩要求5.0N · m，线径尺寸建议25mm2。

表 2-3 通信接口管脚定义

图例	RJ45引脚	信号	含义	描述
	1	RS485+	RS485数据正极	● 2线RS485通信，满足 Modbus协议和电总协议。 ● 支持的通信波特率为 9600bit/s。
	2	RS485 -	RS485数据负极
	3	NC	空引脚
	4	RS485+	RS485数据正极
	5	RS485 -	RS485数据负极
	6	NC	空引脚
	7	CANH	CAN通信正	用于监控单元对外的告警接口及并联时的组间数据通信。
	8	CANL	CAN通信负	用于监控单元对外的告警接口及并联时的组间数据通信。

DO1 和 DO2 接口

表 2-4 DO1 和 DO2 接口定义

丝印

定义

描述

告警状态

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，直通短路故障，直通断路故障，电芯故障，反接保护，模块内部温度保护，电芯温度采样异常，放电过流锁死告警，被盗告警，充电低温保护，充电高温保护，充电过流保护，放电低温保护，放电高温保护，放电过流保护，序列号冲突

可配置（默认断开告警）

DO2

重载预警、过放保护

当ESM出现以下告警时，干接点会输出告警信号：

电池组放电欠压保护，单电芯放电欠压保护，电池组放电欠压告警，电芯放电欠压告警，放电过流预警

LED 指示灯

图 2-4 LED 指示灯

表 2-5 LED 指示灯的定义

标识	表示内容	颜色	说明
RUN	运行指示灯	绿色	常亮：通信正常（含单板启动/自检/软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠）常灭：休眠慢闪： LUI查询快闪：通信断链
ALM	告警指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警
CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
DCHG	放电指示灯	绿色	常亮：处于放电模式常灭：处于开路静置状态或充电
SOC	容量指示灯	绿色	1. 容量0%~24% ● 25%灯：闪烁 ● 其他SOC灯：常灭 2. 容量25%~49% ● 25%灯：常亮 ● 50%灯：闪烁 ● 其他SOC灯：常灭 3. 容量50%~74% ● 25%灯：常亮 ● 50%灯：常亮 ● 75%灯：闪烁 ● 100%灯：常灭 4. 容量75%~99% ● 25%灯：常亮 ● 50%灯：常亮 ● 75%灯：常亮 ● 100%灯：闪烁 5. 容量100% ● 四个灯均常亮
