华为ICC200-N1-C12室外机柜

华为ICC200-N1-C12室外机柜

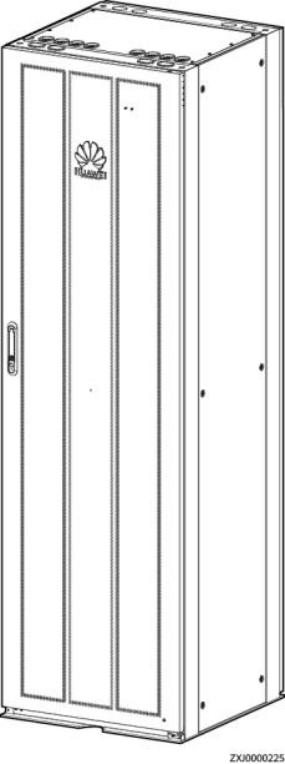

图 4-4 ICC200-N1-C12 外观

图 4-5 ICC200-N1-C12 内部结构

（ 1 ）接地排（2）DCDU-600AN1 （3）电池负极铜排

（4）电池正极铜排（5）设备/电池安装空间

表 4-2 ICC200-N1-C12 技术规格

项目	说明
室内机柜	温控：自然散热尺寸（高×宽×深）：2000mm×600mm×600mm 重量：＜140kg 安装方式：落地安装维护方式：前维护走线方式：上进上出线
设备安装空间	6U
电池安装空间	最大支持7组ESM电池
工作温度	0℃~+45℃
运输温度	–40℃~+70℃
存储温度	–40℃~+70℃
工作湿度	5%RH～95%RH（无凝露）
海拔要求	0m～4000m（在2000m～4000m环境下高温降额，每升高 200m，工作温度降低1 ℃)
噪声等级	满足GR63要求，噪声声压≤83dB（环境温度27℃时）
防护等级和工作环境	IP20，A类环境
其他要求	● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1温度受控环境要求。
