华为交流配电单元（ACDU-125B1）

外观

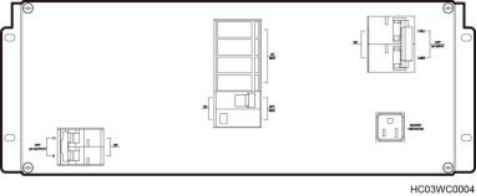

图3-59 ACDU-125B1 的外观

内部介绍

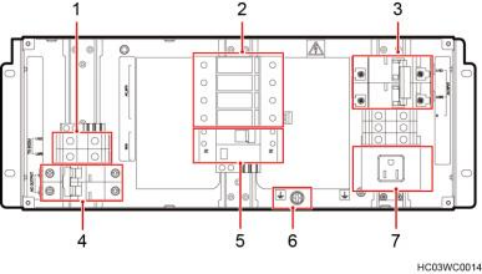

图3-60 ACDU-125B1 的内部介绍

（1）双火线或单相交流输出端（2）交流防雷器（3）双火线或单相交流输入空子开

（4）双火线或单相交流输出空（5）漏电保护空（6）接地螺钉开开

（7）维护插座

功能

ACDU-125B1 是交流配电单元，支持 1 路双火线或单相交流电源输入，多路交流电源输出。

表3-55 ACDU-125B1 功能列表

功能项	功能说明
输入电源额定值	100V～120V/200V～240V；双火线/单相；50Hz/60Hz；最大 100A。说明默认双火线输入，如果单相输入需要调整输入短接排。
输出电源额定值	100V～120V/200V～240V；双火线/单相；50Hz/60Hz；最大 100A。
输入	提供 1 路（125A/2P 的交流开关）110V 双火线或 220V 单相交流电源输入。
输出	提供 1 路（UT35×2）110V 双火线或 220V 单相交流电源输出至 DCDU。
输出	提供 1 路（16A/2P 的交流开关）110V 或 220V 单相交流电

功能项	功能说明
	源输出。
	提供 1 路 10A/125V 美标维护插座回路输出。
交流防雷	标称放电电流 In（8/20µs）=30kA，最大放电电流 Imax （8/20µs）=60kA。可通过干接点上报交流防雷告警。
