华为交流切换开关ATS-125C1

华为交流切换开关（ATS-125C1）

外观

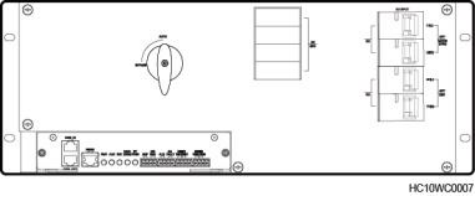

图3-55 ATS-125C1 的外观

内部介绍

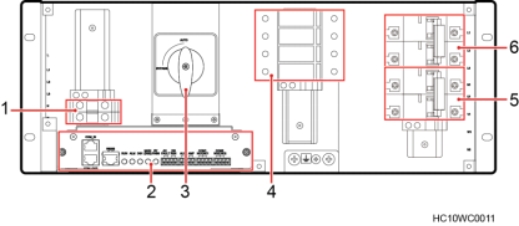

图3-56 ATS-125C1 的内部介绍

（1）交流输出端子（2）ATS 主控盒（3）旁路开关

（4）防雷器（5）油机 1 输入空开（6）市电/油机 2 输入空开

功能

ATS-125C1 是一款交流自动切换系统，支持油机 1+市电或油机 1+油机 2 两路双火线或单相电源输入，可对 2 路电源进行检测，并由控制器实现两路电源之间的切换控制，

通过旁路开关可手动 BYPASS 到油机 1。

表3-51 ATS-125C1 功能列表

功能项	功能说明
输入电源额定值	200V～240V；双火线/单相；50Hz/60Hz；最大 100A。
输出电源额定值	200V～240V；双火线/单相；50Hz/60Hz；最大 100A。
电源切换功能	集成 BYPASS 功能，能手动 BYPASS 至油机 1。
监测功能	实时监测交流输出的电压、电流、频率、功率因数等参数。
保护功能	市电、油机过欠压保护。
告警功能	市电、油机缺相告警。
交流防雷	标称放电电流 In（8/20µs）=30kA，最大放电电流 Imax （8/20µs）=60kA。
接口防雷	告警接口防雷等级为 5kA ，8/20µs；柜内 CAN 接口 250A ，8/20µs。
