华为交流切换开关

华为交流切换开关（ATS-63A1/ATS-63A2）

外观

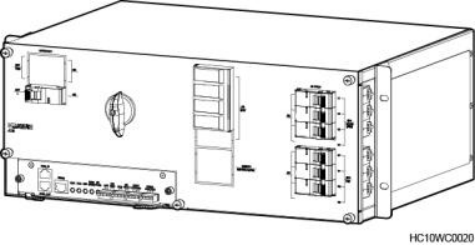

图3-53 ATS 的外观

内部介绍

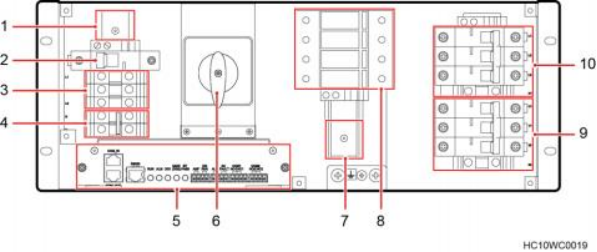

图3-54 ATS 的内部介绍

（1）漏电流保护开关空间（2）10A 交流输出空（3）三相交流输出端子开

（4）N 端子（5）ATS 主控盒（6）转换开关

（7）维护插座安装空间（8）防雷器（9）油机 1 输入空开及端子

（10）市电/油机 2 输入空开及端子

功能

ATS 是一款集控制模块和配电于一体的集成自动切换系统，支持油机 1+市电或油机 1+ 油机 2 两路三相电源输入，可对 2 路电源进行检测，并由控制器实现两路电源之间的切换控制，通过旁路开关可手动 BYPASS 到油机 1 ，其主要功能如下表所示。

表3-49 ATS 功能列表

功能项	功能说明
输入电源额定值	200V～240V/346V～415V；三相；50Hz/60Hz；最大 63A。
输出电源额定值	200V～240V/346V～415V；三相；50Hz/60Hz；最大 63A。
交流配电功能	可为后级负载提供 1 路三相交流配电，1 路 10A 交流输出，1 路预留的维护插座输出。
电源切换功能	集成 BYPASS 功能，能手动 BYPASS 至油机 1。
监测功能	实时监测三相输出的电压、电流、频率、功率因数等参数。
保护功能	市电、油机过欠压保护。

功能项	功能说明
告警功能	市电、油机缺相告警。
交流防雷	ATS-63A1：标称放电电流 In（8/20µs）=20kA，最大放电电流 Imax（8/20µs）=40kA。 ATS-63A2：标称放电电流 In（8/20µs）=30kA，最大放电电流 Imax（8/20µs）=60kA。
接口防雷	告警接口防雷等级为 5kA ，8/20µs；柜内 CAN 接口 250A， 8/20µs。
