华为油机扩展模块 GIM01C
面板

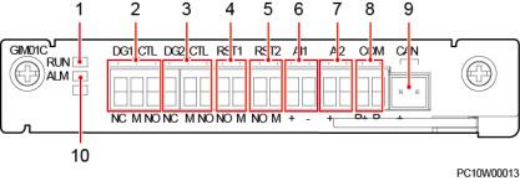

图3-50 GIM01C 面板
（1）运行指示灯 （2）油机 1 控制接口 （3）油机 2 控制接口
（4）油机 1 复位接口 （5）油机 2 复位接口 （6）油位 1 检测接口
（7）油位 2 检测接口 （8）COM 通信接口 （9）CAN 通信口
（10）告警指示灯
指示灯
表3-45 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 （RUN） | 绿色 | 常灭 | 模块故障或无直流输入 |
慢闪（0.5H） | 模块工作正常，与上位机通信正常 |
快闪（4Hz） | 模块工作正常，与上位机通信不正常 |
告警指示灯 （ALM） | 红色 | 预留 |
接口
表3-46 接口说明
接口类 型 | 丝印 | 接口描述 | 说明 |
油机控 制接口 | DG1_CTL | NC | DO 常闭端口 | 油机启停控制 |
M | 公共端口 |
NO | DO 常开端口 |
DG2_CTL | NC | DO 常闭端口 |
M | 公共端口 |
NO | DO 常开端口 |
油机复 位接口 | RST1 | M | 公共端口 | 端口闭合后， 油机复位 |
NO | DO 常开端口 |
RST2 | M | 公共端口 |
NO | DO 常开端口 |
油位检 测接口 | AI1 | + | +12V 电源 | 油位检测 |
- | 模拟信号 |
AI2 | + | +12V 电源 |
- | 模拟信号 |
通信口 | COM | R+ | RS485 数据正极 | RS485 通信 |
R- | RS485 数据负极 |
CAN | + | CAN 数据正极 | CAN 通信 |
- | CAN 数据负极 |
