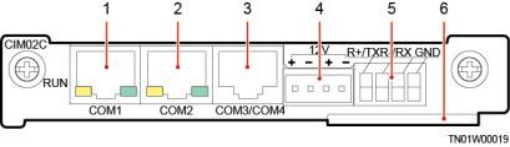

华为通信扩展模块 CIM02C

COM1 接口

支持 RS485

带 12V 供电功能，最大输出 1.5 A 可用于连接智能设备

波特率

默认：9600bit/s

可选：300bit/s、

600bit/s 、1200bit/s、

2400bit/s 、4800bit/s 、 9600bit/s 、14400bit/s、 19200bit/s、

38400bit/s、 56000bit/s、

57600bit/s 、115200bit/s

COM2 接口

支持 RS485

带 12V 供电功能，最大输出 1.5 A 可用于连接智能设备

COM3/COM4 接口

COM3 支持 RS485

COM4 支持 RS232 和CAN，出厂状 态为 RS232，可通过跳线调整为

CAN

可用于连接第三方电源

COM5 接口

支持 RS232 和 RS485，出厂状态为 RS485，可通过跳线调整为 RS232   可用于连接空调

1

RS485+

RS485 数据正极

2

RS485-

RS485 数据负极

3

12V

用于供电

4

RS485+

RS485 数据正极

5

RS485-

RS485 数据负极

6

空

-

7

空

-

8

GND

接地

1

RS485_RX+

RS485 接收数据

2

RS485_RX-

3

RS232_RXD

RS232 接收数据

4

RS485_TX+

RS485 发送数据

5

RS485_TX-

6

GND

接地

7

CANH/RS232_TXD

CAN 总线高电平/RS232 发送数据

8

CANL

CAN 总线低电平

R+/TX

RS485+/RS232_TXD

RS485 数据正极/RS232 发送数据

R-/RX

RS485-/RS232_RXD

RS485 数据负极/RS232 接收数据

GND

GND

接地
