华为通信扩展模块 NIM01C3
面板

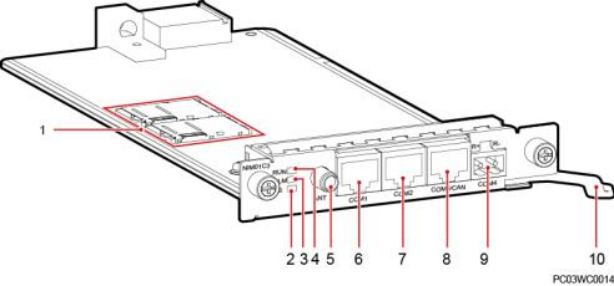

图3-46 NIM01C3 面板
（1）SIM 卡卡槽（2 个） （2）4G 指示灯 （3）告警指示灯
（4）运行指示灯 （5）ANT 天线接口 （6）COM1 接口
（7）COM2 接口 （8）COM3/CAN 接口 （9）COM4 接口
（10）把手
指示灯
表3-36 面板指示灯说明
名称 | 颜色 | 状态 | 说明 |
4G 指示 灯 | 绿色 | 常亮 | 拨号连接处于数据业务状 态 |
闪烁（周期 2s，亮 0.1s，灭 1.9s） | 已注册网络 |
闪烁（周期 2s，亮 0.1s，灭 0.1s， 亮 0.1s，灭 1.7s） | 网络搜索状态或无网络 |
告警指 示灯 | 红色 | 常灭 | 无告警 |
常亮 | 有告警 |
运行指 示灯 | 绿色 | 常灭 | 单板故障或无直流输入， 不工作 |
慢闪（周期 2s，亮 1s，灭 1s） | 单板正常工作，与上位机 通信正常 |
名称 | 颜色 | 状态 | 说明 |
|
| 快闪（周期 0.25s，亮 0.125s，灭 0.125s） | 单板正常工作，与上位机 通信失败 |
通信接口
表3-37 通信口说明
通信口 | 通信参数 | 说明 |
COM1 接口 | 波特率：9600bit/s 、19200 bit/s、 115200bit/s | 支持主从协议、Modbus 协议 带 12V 供电功能 |
COM2 接口 | 波特率：9600bit/s 、19200 bit/s、 115200bit/s | 支持主从协议、Modbus 协议 带 12V 供电功能 |
COM3/CAN 接口 | 波特率：9600bit/s | COM3：支持主从协议、Modbus 协议 CAN：支持 CAN 协议 |
COM4 接口 | 波特率：9600bit/s 、19200 bit/s、 115200bit/s | Modbus 协议 |
图3-47 COM1/2/3 口通信接口引脚定义
表3-38 COM1/2 口引脚定义
引脚 | 信号 | 说明 |
1 | RS485+ | RS485 数据正极 |
2 | RS485- | RS485 数据负极 |
3 | 12V | 用于供电 |
引脚 | 信号 | 说明 |
4 | RS485+ | RS485 数据正极 |
5 | RS485- | RS485 数据负极 |
6 | 空 | - |
7 | 空 | - |
8 | GND | 接地 |
表3-39 COM3/CAN 口引脚定义
引脚 | 信号 | 说明 |
1 | RX+ | RS485 接收数据 |
2 | RX- |
3 | 空 | - |
4 | TX+ | RS485 发送数据 |
5 | TX- |
6 | GND | 接地 |
7 | CANH | CAN 总线高电平 |
8 | CANL | CAN 总线低电平 |
表3-40 COM4 口引脚定义
丝印 | 信号 | 说明 |
R+ | RS485+ | RS485 数据正极 |
R- | RS485- | RS485 数据负极 |
