华为接口模块 UIM02C

暂无价格
  • 产品说明

华为接口模块 UIM02C

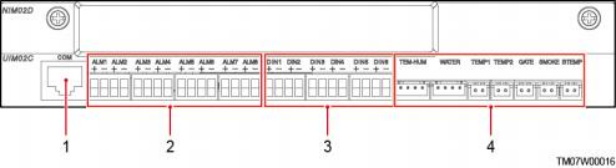

面板



图3-41  面板



（1）通信接口  （2）输出干接点接口  （3）输入干接点接口  （4）传感器接口





接口说明



表3-30  接口说明



接口类型

丝印

说明

传感器接口

TEM-HUM

环境温湿度传感器

WATER

水浸传感器

TEMP1

温度传感器 1

TEMP2

温度传感器 2

GATE

门磁传感器

SMOKE

烟雾传感器

BTEMP

电池温度传感器

输入干接点接口

DIN1

输入干接点 1

DIN2

输入干接点 2

DIN3

输入干接点 3

DIN4

输入干接点 4

DIN5

输入干接点 5

DIN6

输入干接点 6

输出干接点接口

ALM1

输出干接点 1

ALM2

输出干接点 2





接口类型

丝印

说明


ALM3

输出干接点 3

ALM4

输出干接点 4

ALM5

输出干接点 5

ALM6

输出干接点 6

ALM7

输出干接点 7

ALM8

输出干接点 8

通信接口

COM

RS485





通信接口



表3-31  COM 通信接口说明



通信接口

通信参数

通信协议

用途

COM

波特率：  9600bit/s、

19200bit/s

主从协议、Modbus 协议

用于连接下级设

备，例如：电池巡 检仪、智能空调

说明

COM 口支持安全保护机制。





图3-42  COM 接口引脚图







表3-32  COM 接口引脚定义



引脚

信号

说明

1

RX+

RS485 接收数据

2

RX-





引脚

信号

说明

4

TX+

RS485 发送数据

5

TX-

6

PGND

地（PE）

3 、7 、8

空

-





传感器接口

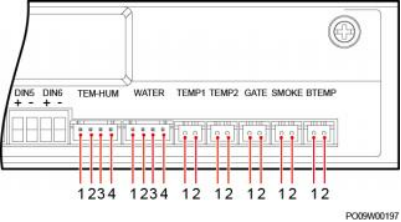

图3-43  传感器接口引脚序号







表3-33  传感器引脚定义



丝印

序号

引脚定义

TEM-HUM

1

12V

2

ENV_TEMP

3

12V

4

ENV_HUM

WATER

1

12V

2

WATER

3

GND

4

-

TEMP1

1

GND

2

TEMP1

TEMP2

1

GND

2

TEMP2





丝印

序号

引脚定义

GATE

1

GATE+

2

GATE-

SMOKE

1

SMOKE

2

12V

BTEMP

1

GND

2

BTEMP
