华为接口模块 UIM02C
面板
用户接口模块UIM02C支持8路干接点输出，6路通用干接点输入，和7路传感器输入 （包括 1路环境温湿度、1路水浸、2路环境温度、1路门磁、1路烟雾和1路电池温 度）。

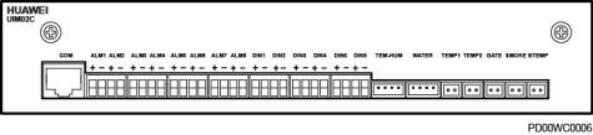

图 3-8 UIM02C 面板
接口说明
表 3-8 UIM02C 接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | TEM-HUM | 环境温湿度传感器 |
WATER | 水浸传感器 |
TEMP1 | 环境温度传感器1 |
TEMP2 | 环境温度传感器2 |
GATE | 门磁传感器 |
SMOKE | 烟雾传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | 说明 干接点输入接口的告警关联请参见附录。 |
DIN2 |
DIN3 |
DIN4 |
DIN5 |
DIN6 |
干接点输出接口 | ALM1 | 说明 干接点输出接口的告警关联请参见附录。 |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
ALM7 |
ALM8 |
通信接口 | COM | RS485 |
通信接口
表 3-9 COM 通信接口说明
通信接口 | 通信参数 | 通信协议 | 用途 |
COM | 波特率： 9600bit/s、 19200bit/s、 115200bit/s | 主从协议、Modbus 协议 | 用于连接下级设 备，例如：电池巡 检仪、智能空调 |
说明 COM口支持安全保护机制。 |
图 3-9 COM 接口引脚图
表 3-10 COM 接口引脚定义
引脚 | 信号 | 说明 |
1 | RX+ | RS485接收数据 |
2 | RX- |
4 | TX+ | RS485发送数据 |
5 | TX- |
6 | PGND | 地（ PE ） |
3 、7 、8 | 空 | - |
引脚定义

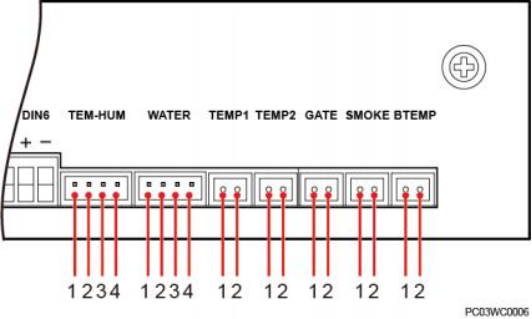

传感器接口的引脚序号如图3-10所示，引脚定义如表3-11所示。
图 3-10 UIM02C 引脚序号
表 3-11 UIM02C 传感器引脚定义
丝印 | 序号 | 引脚定义 |
TEM-HUM | 1 | 12V |
2 | ENV_TEMP |
3 | 12V |
4 | ENV_HUM |
WATER | 1 | 12V |
2 | WATER |
3 | GND |
4 | - |
TEMP1 | 1 | GND |
2 | TEMP1 |
TEMP2 | 1 | GND |
2 | TEMP2 |
GATE | 1 | GATE+ |
2 | GATE- |
SMOKE | 1 | SMOKE |
2 | 12V |
BTEMP | 1 | GND |
2 | BTEMP |
