华为ETP48200-C5B4配电单元

华为ETP48200-C5B4配电单元配电单元

ETP48200-C5B4交直流配电单元如图3-3所示， ETP48200-C5B5交直流配电单元如图 3-4所示。 ETP48200-C5B4 、ETP48200-C5B5配电规格如表3-1所示。

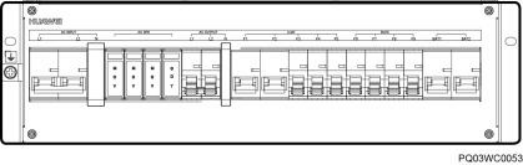

图 3-3 ETP48200-C5B4 交直流配电单元

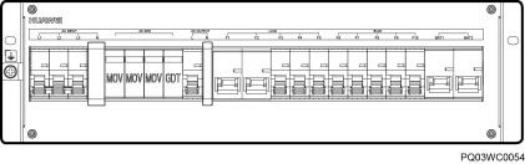

图 3-4 ETP48200-C5B5 交直流配电单元

表 3-1 配电规格

项目	ETP48200-C5B4	ETP48200-C5B5
输入制式	220/380V AC三相四线兼容220V AC单相	110V AC双火线兼容220V AC单相
交流配电	● 交流输入空开：1路 63A/3P ● 交流输出空开：1路 20A/1P	● 交流输入空开：1路 100A/2P ● 交流输出空开：1路 32A/2P
直流配电	● BLVD空开：1路 63A/1P ，3路32A/1P， 1路16A/1P ● LLVD空开：2路 80A/1P ，3路32A/1P	● BLVD空开：1路 63A/1P ，2路32A/1P， 1路16A/1P ● LLVD空开：2路 80A/1P ，3路32A/1P
电池支路	2路125A/1P空开
