华为接口模块 UIM02C
面板
用户接口模块 UIM02C 支持 8 路干接点输出，9 路开关量输入（包括 6 路通用干接点 输入、烟感、水浸和门磁），4 路模拟量输入（1 路环境温湿度、2 路环境温度和 1 路电 池温度）。

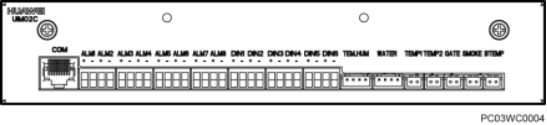

UIM02C 面板如图 3-8所示。
图3-8 UIM02C 面板
接口说明
表3-8 UIM02C 接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | TEM-HUM | 环境温湿度传感器 |
WATER | 水浸传感器 |
TEMP1 | 环境温度传感器 1 |
TEMP2 | 环境温度传感器 2 |
GATE | 门磁传感器 |
SMOKE | 烟雾传感器 |
BTEMP | 电池温度传感器 1 |
接口类型 | 丝印 | 说明 |
干接点输入接口 | DIN1 | 说明 干接点输入接口的告警关联请参见附录。 |
DIN2 |
DIN3 |
DIN4 |
DIN5 |
DIN6 |
干接点输出接口 | ALM1 | 说明 干接点输出接口的告警关联请参见附录。 |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
ALM7 |
ALM8 |
通信口 | COM | RS485 |
通信接口
表3-9 COM 通信接口说明
通信接口 | 通信参数 | 通信协议 | 用途 |
COM | 波特率：9600bit/s | 主从协议、 Modbus 协议 | 用于连接下级设备，例 如：电池巡检仪、智能空 调 |
备注： COM 口支持安全保护机制。 |
图3-9 COM 接口引脚图
表3-10 COM 接口引脚定义
引脚 | 信号 | 说明 |
1 | RX+ | RS485 接收数据 |
2 | RX- |
4 | TX+ | RS485 发送数据 |
5 | TX- |
6 | PGND | 地（PE） |
3 、7 、8 | 空 | - |
引脚定义

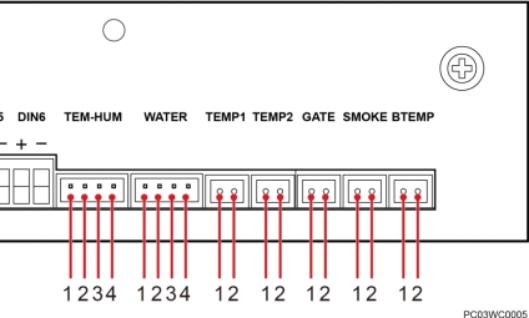

传感器接口的引脚序号如图 3-10所示，引脚定义如表 3-11所示。
图3-10 UIM02C 引脚序号
表3-11 UIM02C 传感器引脚定义
丝印 | 序号 | 引脚定义 |
TEM-HUM | 1 | 12V |
2 | ENV_TEMP |
3 | 12V |
4 | ENV_HUM |
WATER | 1 | 12V |
2 | WATER |
3 | GND |
4 | - |
TEMP1 | 1 | GND |
2 | TEMP1 |
TEMP2 | 1 | GND |
2 | TEMP2 |
GATE | 1 | GATE+ |
2 | GATE- |
SMOKE | 1 | SMOKE |
2 | 12V |
BTEMP | 1 | GND |
2 | BTEMP1 |
