华为锂电池 ESM-48150B1

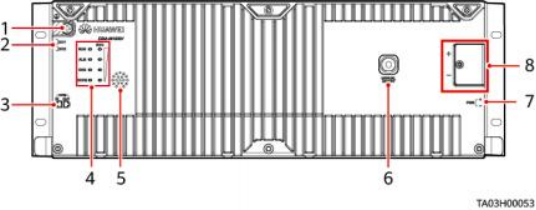

1

GND

保护接地

2

DO1

告警输出干接点

DO2

3

COM_ IN

通信接口

COM_ OUT

4

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

5

/

蜂鸣器（ ESM具备蜂鸣器告警功能，在蜂鸣器告 警功能使能后，当ESMU通过软件锁、智能位移  锁或IoT模块等检测到ESM被盗后，蜂鸣器鸣

叫。）

6

MANUAL ON/OFF

手动上下电按钮

7

PWR

PWR激活口（外接43.2V-59V的电压可激活 ESM ）

8

+

ESM功率口

-

DO1

故障、重要告警

当ESM出现以下告警时，干接点会输出告警信号：

继电器线圈短路，电芯电压采样故障，放电内母排过压锁 死，放电过流锁死，器件失效后的过载，电芯故障，放电 过流保护，放电短路保护，反接保护，单板内部过温保    护，电芯温度采样异常，主继电器开路检测，电池侧上管 短路保护，电池充电高温保护，电池充电低温保护，电池 放电高温保护，电池放电低温保护，序列号冲突，BMU   防盗被锁

默认断开告 警（可配    置）

DO2

重载预警、过放 保护

当ESM出现以下告警时，干接点会输出告警信号：

电池组欠压保护，电芯欠压保护，电池组放电欠压告警， 电芯放电欠压告警，放电过流预警

1

RS485 T+

RS485发送正

●  4线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外 的告警接口及并联 时的组间数据通    信。

8

CANL

CAN通信负

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/软件加载/ 未加载时单板上电，不含输入/输出口或激活 口有电时休眠)

常灭：休眠或关机

慢闪： LUI查询

快闪：通信断链

ALM

故障指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电

SOC

容量指示灯

绿色

1.  容量0~24%

●  25%灯：闪烁

●  其他SOC灯：常灭

2.  容量25~49%

●  25%灯：常亮

●  50%灯：闪烁

●  其他SOC灯：常灭

3.  容量50~74%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：闪烁

●  其他SOC灯：常灭

4.  容量75~99%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：常亮

●  100%灯：闪烁

5.  容量100%

四个灯均常亮

注：

●  重要告警： ESM需要及时维护。

●  次要告警： ESM不需要维护，提醒远程维护人员注意。

●  慢闪：指示灯1s亮、1s灭。

●  快闪：指示灯0.125s亮、0.125s灭。

●  SOC指示灯灭，其他指示灯全快闪：电池进入“维护模式”。

●  休眠模式下，除了反接保护以外故障指示灯常灭
