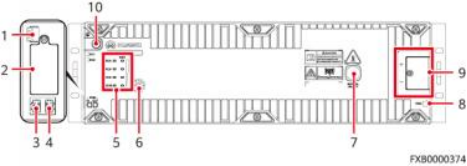

华为锂电池 ESM-48100B1

1

DO1

告警输出干接点

DO2

2

/

IoT模块安装空间（预留）

3

COM_ IN

通信接口

4

COM_ OUT

5

/

蜂鸣器（ ESM具备蜂鸣器告警功能，在蜂鸣器告 警功能使能后，当ESMU通过软件锁、智能位移  锁或IoT模块等检测到ESM被盗后，蜂鸣器鸣

叫。）

6

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

PWR激活口（外接43.2V-58V的电压可激活 ESM ）

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

10

GND

保护接地

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输出 短路，继电器线圈短路，充电低温保护，放电低温保护， 充电高温保护，放电高温保护，功率模块内部过温保护， 放电变换器输出短路，输入反接，BMU防盗被锁，器件   失效过载锁死，序列号冲突，输入/输出口放电内过压锁   死，放电过流锁死等

默认断开告 警（可配    置）

DO2

重载预警、过放 保护

当锂电池出现以下告警时，干接点会输出告警信号： 放电欠压告警，放电欠压保护，放电过流预警等

1

RS485 T+

RS485发送正

●  4线RS485通 信，满足

Modbus协议， 主从协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485 T-

RS485发送负

3

NC

空引脚

4

RS485 R+

RS485接收正

5

RS485 R-

RS485接收负

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外 的告警接口及并联

8

CANL

CAN通信负

时的组间数据通 信。

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/软件加载/ 未加载时单板上电，不含输入/输出口或激活 口有电时休眠)

常灭：休眠

慢闪： LUI查询

快闪：通信断链

ALM

故障指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电
