华为监控模块 SMU11C

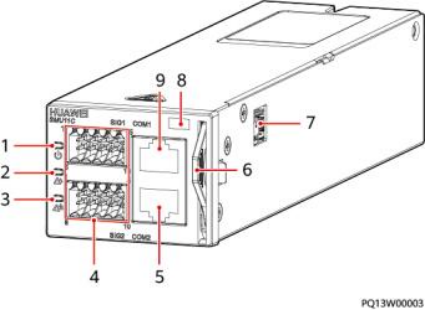

图 3-6 SMU11C 外观
（ 1 ）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯
（4）接线端子 （5）通信口COM2 （6）把手
（ 7 ）拨码开关 （8）SN码位置 （9）通信口COM1
指示灯
表 3-7 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无电源输入。 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机通信正 常。 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正 常。 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警。 |
常亮 | 有次要告警或提示告警。 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警。 |
常亮 | 有紧急告警或重要告警。 |
拨码开关
用于配置北向RS485通信地址。
图 3-7 拨码开关
表 3-8 拨码原则
监控地址 | 拨码1 | 拨码2 | 拨码3 | 拨码4 |
0 | OFF | OFF | OFF | OFF |
1 | ON | OFF | OFF | OFF |
2 | OFF | ON | OFF | OFF |
3 | ON | ON | OFF | OFF |
4 | OFF | OFF | ON | OFF |
5 | ON | OFF | ON | OFF |
6 | OFF | ON | ON | OFF |
7 | ON | ON | ON | OFF |
8 | OFF | OFF | OFF | ON |
9 | ON | OFF | OFF | ON |
10 | OFF | ON | OFF | ON |
11 | ON | ON | OFF | ON |
12 | OFF | OFF | ON | ON |
13 | ON | OFF | ON | ON |
14 | OFF | ON | ON | ON |
15 | ON | ON | ON | ON |
接线端子

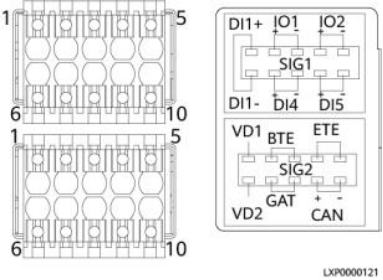

图 3-8 接线端子
表 3-9 面板端子
引脚 | 信号 | 说明 |
1 | DI1+ | 输入干接点 |
6 | DI1- |
2 | IO1+ | 输入干接点/输出干接点（作为输入干接 点时，告警条件：断开时正常，闭合时 告警；作为输出干接点时，告警动作： 正常时断开，告警时闭合。） |
3 | IO1- |
4 | IO2+ | 输入干接点/输出干接点（作为输入干接 点时，告警条件：断开时正常，闭合时 告警；作为输出干接点时，告警动作： 正常时断开，告警时闭合。） |
5 | IO2- |
7 | DI4+ | 输入干接点 |
8 | DI4- |
9 | DI5+ | 输入干接点 |
10 | DI5- |
表 3-10 引脚定义
引脚 | 信号 | 说明 |
1 | VD1 | 中点电压检测接口1 |
6 | VD2 | 中点电压检测接口2 |
2 | BTE | 电池温度传感器接口 |
引脚 | 信号 | 说明 |
3 |
|
|
4 | ETE | 环境温度传感器接口 |
5 |
7 | GAT | 门磁传感器接口 |
8 |
9 | CAN+ | CAN通信接口 |
10 | CAN- |
