华为信号转接模块 MUE02B

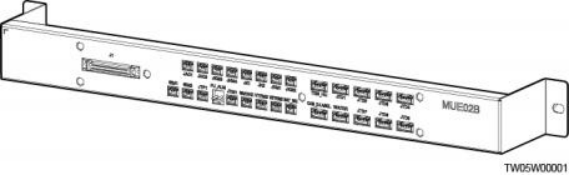

图3-15 外观
接口

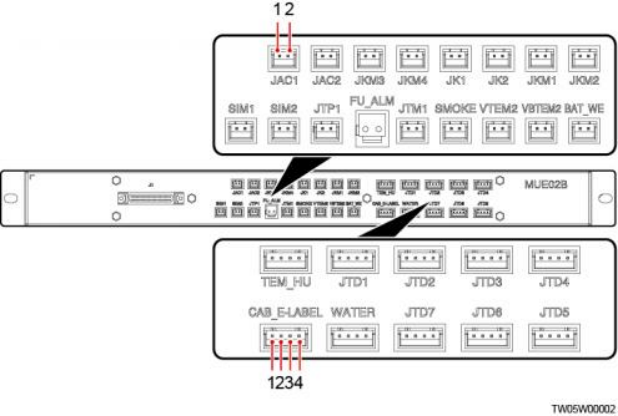

图3-16 接口
除 J1 接口外，MUE02B 的所有接口管脚序号为从左到右。
表3-18 面板接口说明
丝印 | 管脚 | 管脚定义 | 功能说明 |
JAC1， JAC2 ， JKM3， JKM4， JK1 ，JK2， JKM1， JKM2 | 1 | - | 开关量，干接点输出 |
2 | - |
SIM1 ，SIM2 | 1 | 信号线 | 模拟量，电压检测 |
2 | 空 |
JTP1 | 1 | 信号线 | 开关量，配线架检测 |
2 | 空 |
FU_ALM | 1 | 信号线 | 模拟量，电池熔丝断检测 |
2 | 空 |
丝印 | 管脚 | 管脚定义 | 功能说明 |
JTM1 | 1 | 信号线 | 开关量，门磁检测 |
2 | +12V |
SMOKE | 1 | 信号线 | 开关量，烟感检测 |
2 | +12V |
VTEM2 | 1 | +12V | 模拟量，环境温度检测 2 |
2 | 信号线 |
VBTEM2 | 1 | +12V | 模拟量，电池温度检测 2 |
2 | 信号线 |
BAT_WE | 1 | +12V | 模拟量，电池温度检测 1 |
2 | 信号线 |
TEM_HU | 1 | +12V | 模拟量，环境温湿度检测 |
2 | 温度信号线 |
3 | +12V |
4 | 湿度信号线 |
JTD1， JTD2， JTD3， JTD4， JTD5， JTD6 ，JTD7 | 1 | +12V | 开关量，干接点输入 |
2 | +12V |
3 | 信号线 |
4 | 地线 |
WATER | 1 | +12V | 开关量，水浸检测 |
2 | 信号线 |
3 | 地线 |
4 | 空 |
CAB_E- LABEL | 1 | +5V | 机柜电子标签 |
2 | 时钟信号线 |
3 | 数据信号线 |
4 | 地线 |
图3-17 MUE02B 的 J1 接口
表3-19 J1 接口说明
管脚 | 管脚定义 | 功能说明 | 管脚 | 管脚定义 | 功能说明 |
1~3 | +12V | 12V 电源正 | 27 | JK1+ | 干接点输出 1 正 |
4~5 | GND | 信号地 | 28 | JK1 - | 干接点输出 1 负 |
6 | SIM1 | 电池中点电压 | 29 | JK2+ | 干接点输出 2 正 |
7 | SIM2 | 电池中点电压 | 30 | JK2 - | 干接点输出 2 负 |
8 | FU1+ | 电池熔丝 | 31 | CONT1O+ | 干接点输出 3 正 |
9 | NC | 空 | 32 | CONT1O - | 干接点输出 3 负 |
10 | GND | 信号地 | 33 | CONT2O+ | 干接点输出 4 正 |
11 | VHUM | 环境湿度 | 34 | CONT2O - | 干接点输出 4 负 |
12 | VBTEM1 | 环境温度 | 35 | B485_R - | RS485 接收负 |
13 | VBTEM2 | NTC 温度 | 36 | B485_R+ | RS485 接收正 |
14 | VTEM1 | 4~20mA 温度 | 37 | B485_T - | RS485 发送负 |
15 | VTEM2 | NTC 温度 | 38 | B485_T+ | RS485 发送正 |
16~22 | JTD1~JTD7 | 备用开关量 1~ 备用开关量 7 | 39~40 | NC | 空 |
23 | SMOKE | 烟感 | 41 | SCL_BK | I2C 通信信号 |
24 | WATER | 水浸 | 42 | SCL_BK | I2C 通信信号 |
25 | DOOR | 门磁 | 43~49 | NC | 空 |
26 | WIRE | 配线架检测 | 50 | 5V_OUT | 5V 电源正 |
