华为高压太阳能汇流盒 PVDB500-15-2B

华为高压太阳能汇流盒 PVDB500-15-2B（01075918）

高压太阳能汇流盒，又称光伏阵列汇流盒，用于将多组太阳能光伏阵列的输出进行汇流，并可以通过空开对各个支路通断，简化了光伏系统的布线。

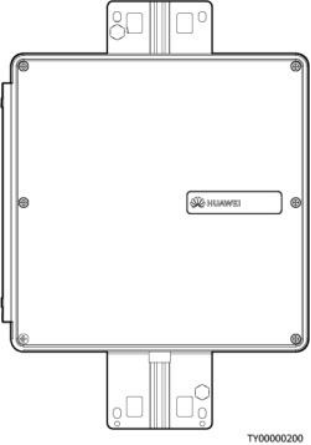

图 3-22 外观图

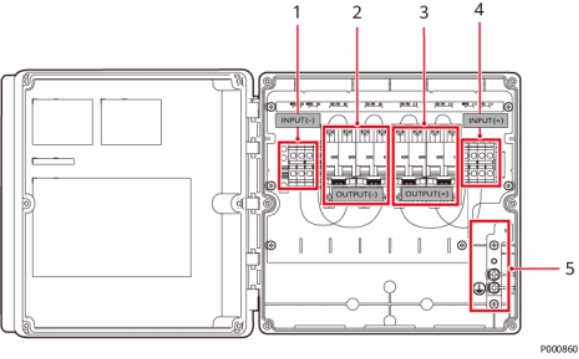

图 3-23 内部结构

(1) 输入负极INPUT (-) (2) 输出负极OUTPUT (-) (3) 输出正极OUTPUT (+)

(4) 输入正极INPUT (+) (5) 接地端子排

表 3-27 高压太阳能汇流盒技术规格

项目	指标
尺寸 (宽 × 深 × 高)	279mm×115mm×271mm

项目	指标
重量	≤5kg
输入电压	100V~500V DC
每路最大电流	15A (2路输入)
输出电压	100V~500V DC
最大输出电流	15A (2路输出)
制冷方式	自然冷却
安装方式	抱杆/挂壁安装
走线方式	底部走线
维护方式	前维护
防护等级	IP55
安规认证	CE
工作温度	-35℃~+55℃
存储温度	-40℃~+70℃
相对湿度	5%~95% (无凝露)
海拔	0~5000m（在2000m～5000m使用环境条件下，每升高200m，高温降额温度条件降低1 ℃)
