华为油机扩展模块 GIM01C2
油机扩展模块GIM01C2主要用于启停控制油机，同时支持北向无线通信功能。

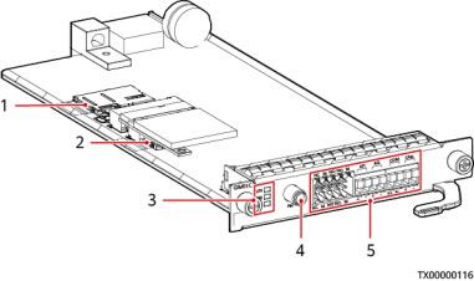

图 3-6 GIM01C2 内部结构
（ 1 ）SIM卡卡槽2 （2）SIM卡卡槽1 （3）指示灯
（4）ANT天线接口 （5）接口
指示灯

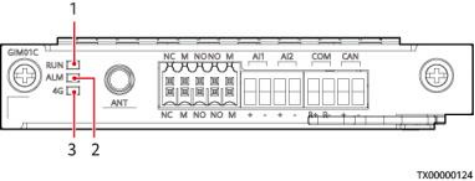

图 3-7 GIM01C2 指示灯
表 3-8 指示灯说明
序号 | 名称 | 颜色 | 状态 | 说明 |
1 | 运行指示灯 （ RUN ） | 绿色 | 常灭 | 模块故障或无直流输入 |
慢闪（0.5Hz） | 模块工作正常，与上位机通信 正常 |
快闪（4Hz） | 模块工作正常，与上位机通信 不正常 |
2 | 告警指示灯 （ ALM ） | 红色 | 预留 |
3 | 4G指示灯 （4G） | 绿色 | 常亮 | 拨号连接处于数据业务状态 |
闪烁（周期2s，亮 0.1s，灭1.9s） | 已注册网络 |
闪烁（周期2s，亮 0.1s，灭0.1s，亮 0.1s，灭1.7s） | 网络搜索状态或无网络 |
接口

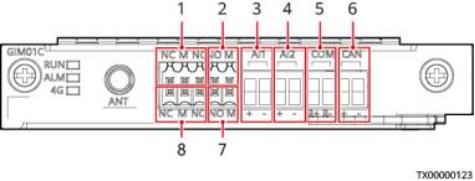

图 3-8 GIM01C2 接口
表 3-9 接口说明
序号 | 接口类型 | 丝印 | 接口描述 | 说明 |
1和8 | 油机控制接口 | NC | DO常闭端口 | 油机启停控制 |
M | 公共端口 |
NO | DO常开端口 |
2和7 | 油机复位接口 | M | 公共端口 | 端口闭合后，油 机复位 |
NO | DO常开端口 |
3 | 油位检测接口 | AI1 | + | +12V电源 | 油位检测 |
- | 模拟信号 |
序号 | 接口类型 | 丝印 | 接口描述 | 说明 |
4 |
| AI2 | + | +12V电源 |
|
- | 模拟信号 |
5 | 通信接口 | COM | R+ | RS485数据正极 | RS485通信 |
R- | RS485数据负极 |
6 | CAN | + | CAN数据正极 | CAN通信 |
- | CAN数据负极 |
