华为监控模块 SMU02C（02312MML-009）

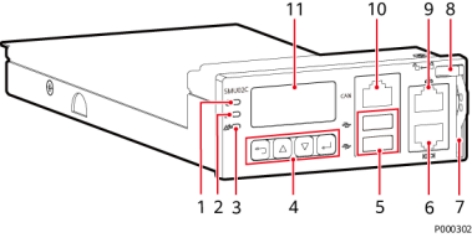

图 3-1 SMU02C 外观
（ 1 ）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯
（4）按键 （5）USB接口（该端口支持安 （6）通信口RS485/RS232 全保护机制）
（ 7 ）把手 （8）拨销 （9）通信口FE
（ 10）通信口CAN （ 11 ）液晶显示屏
指示灯
表 3-1 指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪（0.5Hz） | 监控模块正常工作，与上位机 通信正常 |
名称 | 颜色 | 状态 | 说明 |
|
| 快闪（4Hz） | 监控模块正常工作，与上位机 通信不正常 |
次要告警指示灯 | 黄色 | 常灭 | 无次要告警和提示告警 |
常亮 | 有次要告警或提示告警 |
重要告警指示灯 | 红色 | 常灭 | 无紧急告警和重要告警 |
常亮 | 有紧急告警或重要告警 |
按键
表 3-2 按键说明
按键标识 | 按键名称 | 说明 |
| “上” | 按“”或“”可以翻阅菜单或选择参数。 |
| “下” |
| “返回” | 按“”可退回上一级菜单并且不保存所设置菜单值。 |
| “确认” | ● 在待机屏时，按“ ”可进入主菜单。 ● 在主菜单中按“ ”可进入下一级子菜单。 ● 在子菜单设置时按“ ”可以保存菜单选项值。 |
说明： ● 30秒内无按键操作LCD背光灯关闭。 ● 1分钟内无按键操作需重新登录。 ● 设置参数时长按 或 ，参数值将快速增加或减小。 ● 同时按下 和 并持续10s，可重启SMU。 ● 同时按下 和 （或 ）并持续2s，可提高（或降低）LCD对比度。 |
