华为 监控模块 SMU11B

暂无价格
  • 产品说明

华为 监控模块 SMU11B

外观

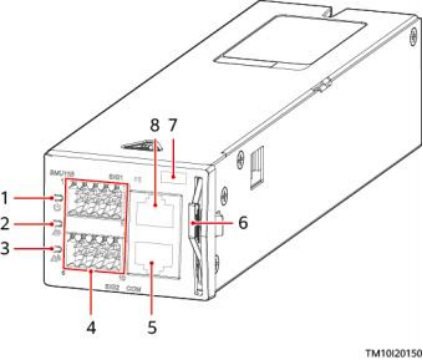

图 3-2 SMU11B 外观



（ 1 ）运行指示灯                       （2）次要告警指示灯                 （3）重要告警指示灯

（4）接线端子                          （5）COM口                             （6）把手

（ 7 ）SN码位置                         （8）FE口



指示灯

表 3-1 指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无电源输入。

慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正 常。

快闪（4Hz）

监控模块正常工作，与上位机通信不正 常。

次要告警指示灯

黄色

常灭

无次要告警和提示告警。

常亮

有次要告警或提示告警。

重要告警指示灯

红色

常灭

无紧急告警和重要告警。

常亮

有紧急告警或重要告警。



接线端子

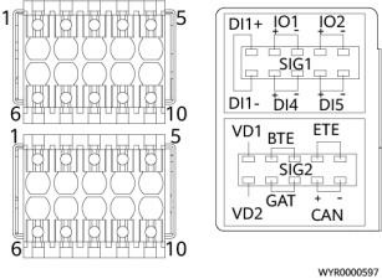

图 3-3 接线端子





表 3-2 SIG1 接线端子引脚定义



引脚

信号

干接点名称

说明

1

DI1+

DIN1

输入干接点

6

DI1-

7

DI4+

DIN4

8

DI4-

9

DI5+

DIN5

10

DI5-

2

IO1+

ALM1/DIN2

（默认为 ALM1 ）

输入干接点/输出干接点（作   为输入干接点时，告警条件： 断开时正常，闭合时告警；作 为输出干接点时，告警动作： 正常时断开，告警时闭合。）

3

IO1-

4

IO2+

ALM2/DIN3

（默认为 ALM2）

5

IO2-





表 3-3 SIG2 接线端子引脚定义



引脚

信号

说明

1

VD1

电池中点电压检测接口1

6

VD2

电池中点电压检测接口2

2

BTE

电池温度传感器接口

3



文档版本 07  (2024-02-27)                           版权所有 © 华为技术有限公司                                                     20



引脚

信号

说明

4

ETE

环境温度传感器接口

5

7

GAT

门磁传感器接口

8

9

CAN+

CAN通信接口

10

CAN-


相关产品
