详细说明

华为ETP4850-D1A3 嵌入式电源

暂无价格
  • 产品说明

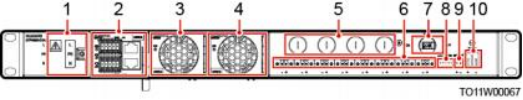

图3-2  ETP4850-D1A3 外观介绍



（1）交流输入端子   （2）SMU11B                       （3）整流模块 1

（4）整流模块 2            （5）负载熔丝           （6）直流输出接线端子

（7）电池开关       （8）干接点接口         （9）电池温度传感器接口

（10）电池接线端子

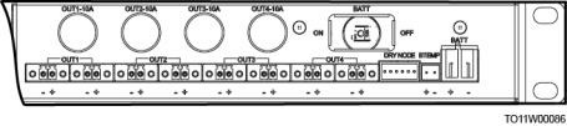

图3-3  配电单元外观介绍







表3-1  配电单元规格



项目

ETP4850-D1A2

ETP4850-D1A3

输入系统

220V AC  单相

配电单元

l 直流输出： 4×10A 熔丝

l 电池支路：1 ×20A/1P

l 直流输出： 4×15A 熔丝

l 电池支路：1 ×20A/1P





图3-4  干接点接口







表3-2  引脚定义



引脚

描述

1

交流掉电告警

6

2

非紧急告警

5

3

紧急告警

4
