华为监控模块 SMU02B1

华为监控模块 SMU02B1

面板

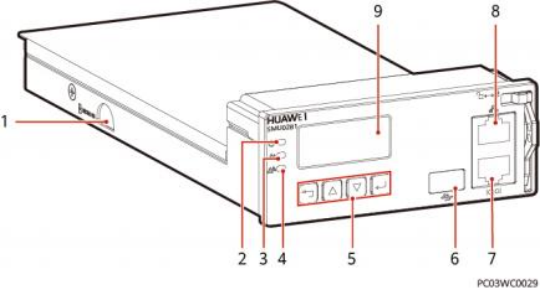

图 3-3 SMU02B1 面板

（ 1 ）SD卡槽（2）运行指示灯（3）次要告警指示灯

（4）重要告警指示灯（5）按键（6）USB接口（该端口支持安全保护机制）

（ 7 ）通信口RS485/RS232 （8）通信口FE （9）液晶显示屏

指示灯

表 3-6 指示灯说明

按键

表 3-7 按键说明

按键	名称	说明
	向上键	按向上键或向下键可以翻阅菜单或选择参数。
	向下键	按向上键或向下键可以翻阅菜单或选择参数。
	返回键	按返回键可退回上一级菜单并且不保存所设置的参数。
	确认键	● 在系统信息界面时，按确认键可进入主菜单。 ● 在主菜单中按确认键可进入下一级子菜单。 ● 在子菜单设置参数时按确认键可以保存参数。
说明 ● 30秒内无按键操作LCD背光灯关闭。 ● 1分钟内无按键操作需重新登录。 ● 设置参数时长按或，参数值将快速增加或减小。 ● 同时按下和并持续10s，可重启SMU。 ● 同时按下和口（或）并持续2s，可提高（或降低）LCD对比度。
