2.2 华为ESM-48100U2锂电池外观与接口
2.2.1 外观

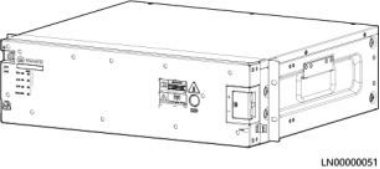

图 2-1 锂电池外观
2.2.2 面板与接口

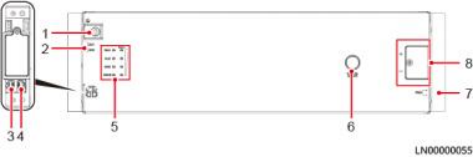

图 2-2 面板与接口
表 2-2 面板接口定义表
序号 | 丝印 | 名称 |
1 | GND | 保护接地 |
2 | DO1 | 干接点输出接口 |
DO2 |
3 | COM_ IN | 通信接口 |
4 | COM_ OUT | 通信接口 |
5 | RUN | 运行指示灯 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
SOC | 容量状态指示灯 |
6 | MANUAL ON/OFF | 手动上下电按钮 |
7 | PWR | PWR激活口 |
8 | + | 正极端子 |
- | 负极端子 |
