2.2 外观与接口

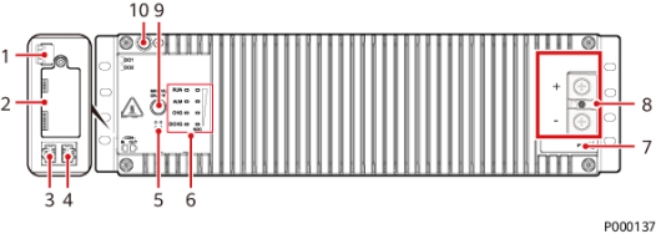

图 2-2 面板与接口
表 2-2 接口说明
序号
丝印
名称
1
DO1
告警输出干接点
DO2
2
/
IoT模组安装空间(预留)
3
COM_ IN
通信接口
4
COM_ OUT
5
蜂鸣器
6
RUN
运行指示灯
ALM
告警指示灯
CHG
充电指示灯
DCHG
放电指示灯
SOC
容量状态指示灯
7
PWR
PWR激活口(外接43.2V~58V的电压可激活 ESM )
8
+
ESM功率口
-
9
MANUAL ON/OFF
手动上下电按钮
10
GND
保护接地
注:
● MANUAL ON/OFF(手动上下电按钮)的功能:开机、关机、进维护模式。
● IoT模组安装空间支持安装4G IoT模组(6P接线端口);4G IoT模组仅限中国大陆、拉美、南非等 非泛欧盟地区使用。
● IoT模组安装空间不允许安装陀螺仪防盗模块(02314LHW)。
表 2-3 通信接口引脚定义
图例
RJ45引脚
信号
含义
描述
RS485+
RS485数据正极
● 2线RS485通 信,满足
Modbus协议。
● 支持的通信波 特率为
9600bit/s。
RS485-
RS485数据负极
NC
空引脚
CANH
CAN通信正
● 满足CAN协 议。
● 用于监控单元 对外的告警接 口及并联时的 组间数据通 信。
CANL
CAN通信负
