外观

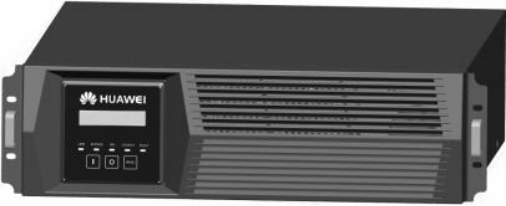

UPS2000-G1-(6kVA-10kVA)的外观如图 2-1所示。
图2-1 UPS2000-G1-(6kVA-10kVA)外观
2.3.2 面板介绍
对 UPS 的前面板、后面板进行介绍。 前面板

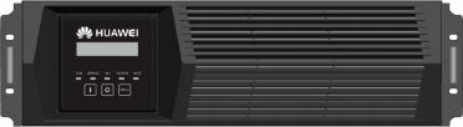

UPS2000-G1-(6kVA-10kVA)的前面板如图 2-2所示。
图2-2 前面板

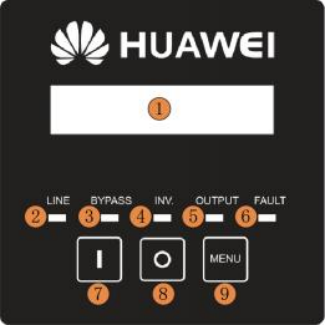

UPS2000-G1-(6kVA-10kVA)的 LCD 操作界面如图 2-3所示。
图2-3 LCD 操作界面
UPS2000-G1-(6kVA-10kVA)的 LCD 操作面板说明如表 2-2所示。
表2-2 操作面板定义
指示灯 序号 | 名称 | 说明 |
| LCD 显示屏 | - |
| 市电指示灯 | l 亮：市电正常 l 灭：市电异常 l 闪烁：火线与零线接反 |
| 旁路指示灯 | l 亮：UPS 为旁路模式 l 灭：UPS 非旁路模式 l 闪：旁路电压或频率异常 |
| 逆变指示灯 | l 亮：逆变器正常 l 灭：非逆变模式 l 闪：开机后逆变器处于缓启动过程 |
| 输出指示灯 | l 亮：UPS 有输出 l 灭：UPS 无输出 |
| 故障指示灯 | l 亮：UPS 故障 l 灭：UPS 正常 |
| 开逆变键 | l 在逆变关闭状态下，按此键（市电启动约需 1s，电 池冷启动约需 3s）后 UPS 逆变器开始工作 l 在功能设置页面时，按此键 1s 后进行功能设置确认 |
| 关逆变键 | 在逆变开启状态下，按此键约 1s 后 UPS 逆变器停止工 作 |
| 选择键 | l 按此键：首次按 LCD 背光灯亮，继续按是实现翻页 l 长按此键 5s：进入功能设置页面 |
后面板

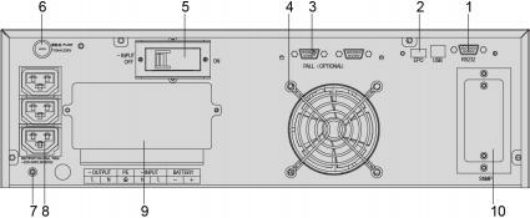

UPS2000-G1-6kVA 的后面板如图 2-4所示。
图2-4 UPS2000-G1-6kVA 后面板
（1）RS232 （2）EPO （3）并联接口 （4）风扇
（5）市电输入空开 （6）保险丝 （7）防雷接地 （8）交流输出插座
（9）接线排盖板 （10）SNMP 盖板
