华为监控模块 SMU02B

暂无价格
  • 产品说明

监控模块 SMU02B

面板

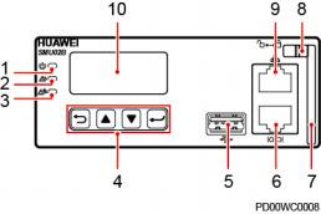

图3-7  SMU02B 面板



（1）运行指示  （2）次要告警指示灯                 （3）重要告警指示灯 灯

（4）按键      （5）USB 接口（该端口支持安全保护机 （6）通信口  制）                                RS485/RS232

（7）把手      （8）拨销                           （9）通信口 FE

（10）液晶显示 屏

源

用户手册                                                                              3  部件介绍

指示灯



表3-2  指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪

（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指 示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指 示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警





按键



表3-3  按键说明



按键

名称

说明



向上键

按向上键或向下键可以翻阅菜单或选择参数。



向下键



返回键

按返回键可退回上一级菜单并且不保存所设置的参数。



确认键

l 在系统信息界面时，按确认键可进入主菜单。

l 在主菜单中按确认键可进入下一级子菜单。

l 在子菜单设置参数时按确认键可以保存参数。

说明

l 30 秒内无按键操作LCD 背光灯关闭。

l 1 分钟内无按键操作需重新登录。

l 设置参数时长按或，参数值将快速增加或减小。

l 同时按下和并持续 10s，可重启 SMU。

l 同时按下和（或）并持续 2s，可提高（或降低）LCD 对比度。
