监控单元 SMU06C
外观

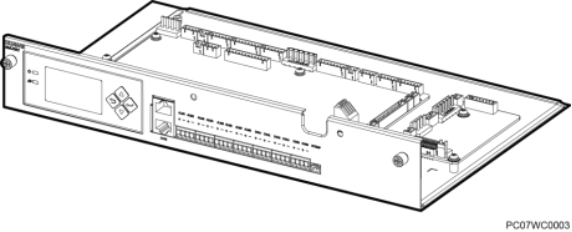

图3-5 SMU06C 外观
面板

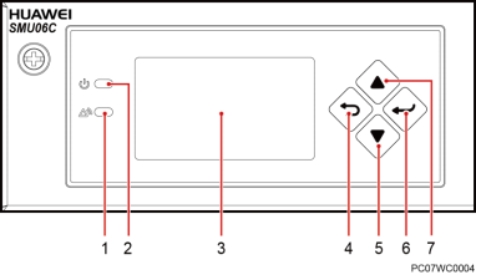

SMU06C 面板如图 3-6所示。
图3-6 SMU06C 面板
（1）告警指示灯 （2）运行指示灯 （3）液晶显示屏（LCD）
（4）按键“返回” （5）按键“下” （6）按键“确认”
（7）按键“上”
表3-3 按键说明
按键标识 | 按键名称 | 说明 |
“ | ” | “上” | 按“”可以向上翻阅菜单或调整参数的选择值。 调整参数时，长按“ ”可以快速调整参数值。 |
“ | ” | “下” | 按“ ”可以向下翻阅菜单或调整参数的选择值。 调整参数时，长按“ ”可以快速调整参数值。 |
“ | ” | “返回” | 按“ ”可退回上一级菜单并且不保存所设置菜单值。 |
“ | ” | “确认” | l 在待机屏时，按“ ”可进入主菜单。 l 在主菜单中按“ ”可进入下一级子菜单。 l 在子菜单设置时按“ ”可以保存菜单选项值。 |
按键标识 | 按键名称 | 说明 |
说明 l 30 秒内无按键操作LCD 背光灯关闭。 l 1 分钟内无按键操作需重新登录，预设密码为 000001。 l 设置参数时长按“ ”或“ ”，参数值将快速增加或减小。 l 同时按住“ ”和“”或“”超过 2 秒，可以增强或降低 LCD 的亮度。 l 同时按住“”和“”超过 10 秒，可以复位监控。 |
指示灯定义
SMU06C 面板指示灯说明如表 3-4所示。
表3-4 SMU06C 面板指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
接口位置

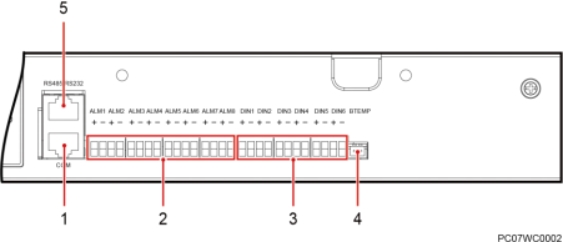

图3-7 SMU06C 接口位置
（1）COM 接口 （2）输出干接点接口 （3）输入干接点接口
（4）电池温度传感器接口 （5）RS485/RS232 接口
通信接口
SMU06C 提供了两个通信接口，接口信息如表 3-5所示。
表3-5 SMU 通信口说明
通信口 | 通信参数 | 通信协议 | 用途 |
COM 接口 | 波特率：9600bit/s， 19200bit/s | MODBUS 协议 | 用于连接下级设 备，例如：单体 电池扫描仪、智 能空调 |
RS485/RS232 接 口 | 波特率：9600bit/s， 19200bit/s ，115200bit/s | 主从协议、电总 协议、MODBUS 协议 | 用于连接上级设 备，例如： BBU 、PSNU 等 带网管的设备 |
图3-8 COM/RS485/RS232 引脚图
表3-6 COM 接口引脚说明
引脚 | 信号 | 说明 |
1 | COM_R+ | COM 接收数据 |
2 | COM_R- |
3 | NC | - |
4 | COM_T+ | COM 发送数据 |
5 | COM_T- |
6 | GND | 信号地 |
7 | NC | - |
8 | NC | - |
表3-7 RS485/RS232 接口引脚说明
引脚 | 信号 | 说明 |
1 | RS485_T+ | RS485 发送数据 |
2 | RS485_T- |
3 | RS232_R | RS232 接收数据 |
4 | RS485_R+ | RS485 接收数据 |
5 | RS485_R- |
6 | GND | 信号地 |
7 | RS232_T | RS232 发送数据 |
8 | NC | - |
